Halojensiz Kablolar

H05Z1-U / H07Z1-U/R H05Z1-K / H07Z1 N2XH FE180 N2XH 052XZ1-F NHXMH NHMH

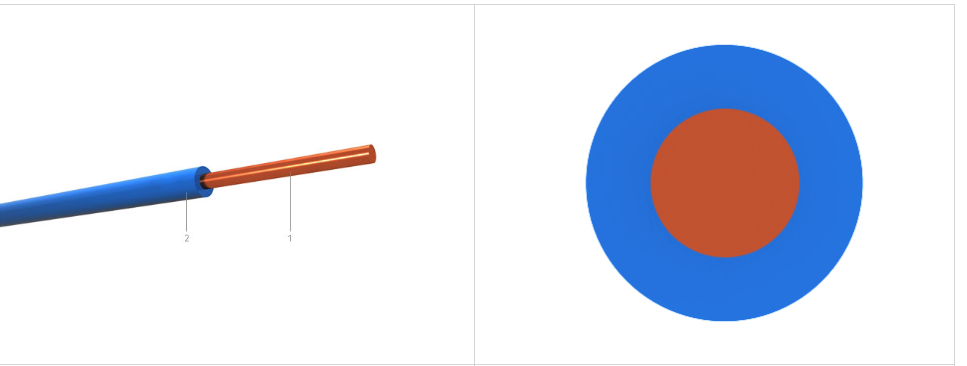

H05Z1-U / H07Z1-U/R

H05Z1-U 300/500 V TS EN 50525-3-31

H07Z1-U/R 450/750 V TS EN 50525-3-31

Yapısı

1.Bir veya çok telli bakır iletken
2.HFFR izole

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C

Kısa devre sıcaklığı: 160°C

Serim sıcaklığı min: -20°C

Kullanma Yeri

Kuru mekanlarda, şalt tesislerinde, dağıtım sistemlerinde,
işletmelerde aydınlatma ve tesisat kablolu olarak kullanılır.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi		İletken DC Direnci	Kablo Ağırlığı (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity		Conductor DC Resistance	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A (Havada) Air	A (Boru) Conduit	ohm/km (20°C)	kg/km	mt
H05Z1-U (300/500V)
0,5	2	12	3	36	8	100
0,75	2,2	15	6	24,5	11	100
1	2,3	19	10	18,1	13	100
H07Z1-U (450/750V)
1,5	2,8	24	15	12,1	20	100
2,5	3,4	32	20	7,41	32	100
4	3,8	42	26	4,61	46	100
6	4,3	54	34	3,08	64	100
10	5,5	73	46	1,83	105	100
16	6,5	98	61	1,15	165	100
H07Z1-R (450/750V)
1,5	3	24	15	12,1	22	100
2,5	3,6	32	20	7,41	33	100
4	4	42	26	4,61	47	100
6	4,8	54	34	3,08	72	100
10	5,9	73	46	1,83	115	100
16	6,6	98	61	1,15	165	100
25	8,4	129	80	0,727	265	1000
35	9,4	158	99	0,524	365	1000
50	10,7	198	119	0,387	480	1000
70	12,6	245	151	0,268	690	1000
95	14,8	292	182	0,193	940	1000
120	16,2	344	210	0,153	1160	1000
150	18	391	240	0,124	1440	1000
185	20,2	448	273	0,0991	1830	1000
240	22,9	528	321	0,0754	2350	1000
300	25,6	608	367	0,0601	2990	1000

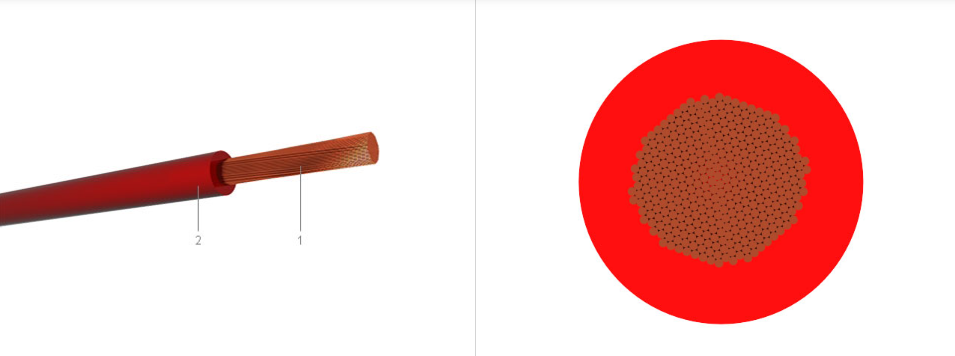

H05Z1-K / H07Z1

H05Z1-K 300/500 V TS EN 50525-3-31H07Z1-K 450/750 V TS EN 50525-3-31	Yapısı 1.Bükülgen bakır iletken 2.HFFR izole
Teknik Bilgilerİ zin verilen işletme sıcaklığı: 70°CKısa devre sıcaklığı: 160°CSerim sıcaklığı min: -20°C	Kullanma Yeri Kuru mekanlarda, şalt tesislerinde, dağıtım sistemlerinde, işletmelerde aydınlatma ve tesisat kablolu olarak kullanılır

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi		İletken DC Direnci	Kablo Ağırlığı (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity		Conductor DC Resistance	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A (Havada) Air	A (Boru) Conduit	ohm/km (20°C)	kg/km	mt
H05Z1-K (300/500V)
0,5	2,2	9	12	3	39	100
0,75	2,3	11	15	6	26	100
1	2,5	14	19	10	19,5	100
H07Z1-K (450/750V)
1,5	2,9	19	24	15	13,3	100
2,5	3,6	30	32	20	7,98	100
4	4,1	44	42	26	4,95	100
6	4,4	61	54	34	3,3	100
10	5,7	105	73	46	1,91	100
16	7,1	165	98	61	1,21	100
25	7,9	245	129	80	0,78	1000
35	9,9	355	158	99	0,554	1000
50	11,8	475	198	119	0,386	1000
70	13,8	680	245	151	0,272	1000
95	15,9	920	292	182	0,206	1000
120	17,7	1130	344	210	0,161	1000
150	19,4	1400	391	240	0,129	1000
185	21,5	1730	448	273	0,106	1000
240	24,5	2270	528	321	0,0801	1000
300	27,3	2860	608	367	0,0641	1000

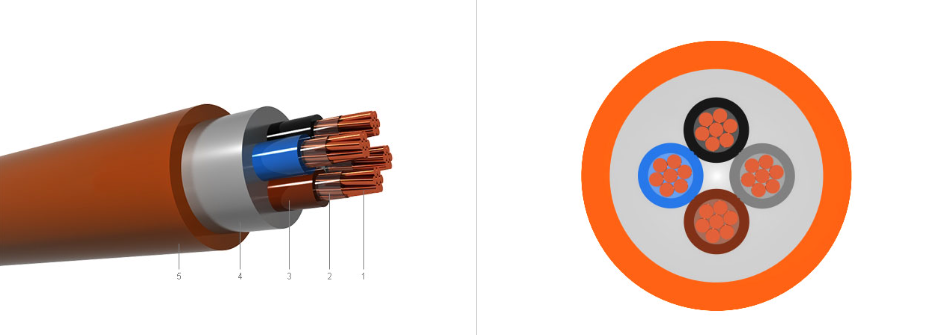

N2XH FE180

N2XH FE180 0.6/1 kV VDE 0276

Yapısı

1.Bir veya çok telli bakır iletken
2.Mika bant
3.XLPE izole
4.HFFR dolgu
5.HFFR dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 90°C

Dış kılıf rengi:Turuncu

Kısa devre sıcaklığı: 250°C

Serim sıcaklığı min: 5°C

Kullanma Yeri

Bu kablolar okullar, hastaneler, toplantı ve alışveriş merkezleri
gibi yerlerde dahili ve harici mekanlarda kullanılır.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi	İletken DC Direnci		Kısa Devre Akımı	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity	Conductor DC Resistance		Short Circuit Current	Net Weight (Approx)	Delivery Length (Approx)
mm²	mm	A	ohm/km (20°C)	ohm/km (90°C)	kA (1 sn)	kg/km	mt
1 x 4	7,8	44	4,61	5,878	0,57	98	1000
1 x 6	8,3	56	3,08	3,927	0,86	120	1000
1 x 10	9,5	77	1,83	2,333	1,43	170	1000
1 x 16	10,2	102	1,15	1,466	2,29	230	1000
1 x 25	11,9	138	0,727	0,927	3,58	335	1000
1 x 35	13	170	0,524	0,668	5,01	440	1000
1 x 50	14,1	207	0,387	0,493	7,15	570	1000
1 x 70	16,2	263	0,268	0,342	10,01	780	1000
1 x 95	18	325	0,193	0,246	13,59	1030	1000
1 x 120	19,6	380	0,153	0,195	17,16	1260	1000
1 x 150	21,4	437	0,124	0,158	21,45	1540	1000
1 x 185	23,6	507	0,0991	0,126	26,46	1930	1000
1 x 240	26,1	604	0,0754	0,096	34,32	2440	1000
1 x 300	28,6	697	0,0601	0,077	42,9	3060	1000
1 x 400	32,1	811	0,047	0,06	57,2	3850	1000
1 x 500	35,2	940	0,0366	0,047	71,5	4840	500
2 x 1,5	12,2	25	12,1	15,429	0,21	205	1000
2 x 2,5	13	33	7,41	9,448	0,36	245	1000
2 x 4	14	43	4,61	5,878	0,57	300	1000
2 x 6	15	55	3,08	3,927	0,86	360	1000
2 x 10	17,4	76	1,83	2,333	1,43	510	1000
2 x 16	18,8	100	1,15	1,466	2,29	660	1000
2 x 25	22,2	136	0,727	0,927	3,58	960	1000
2 x 35	24,4	166	0,524	0,668	5,01	1240	1000
2 x 50	26,6	202	0,387	0,493	7,15	1560	1000
3 x 1,5	12,8	24	12,1	15,429	0,21	230	1000
3 x 2,5	13,6	32	7,41	9,448	0,36	275	1000
3 x 4	14,7	42	4,61	5,878	0,57	345	1000
3 x 6	15,8	53	3,08	3,927	0,86	430	1000
3 x 10	18,4	74	1,83	2,333	1,43	610	1000
3 x 16	19,9	98	1,15	1,466	2,29	820	1000
3 x 25	23,6	133	0,727	0,927	3,58	1200	1000
3 x 35	26	162	0,524	0,668	5,01	1570	1000
3 x 50	28,3	197	0,387	0,493	7,15	2000	1000
3 x 70	33,3	250	0,268	0,342	10,01	2810	1000
3 x 95	37,2	308	0,193	0,246	13,59	3670	1000
3 x 120	40,6	359	0,153	0,195	17,16	4480	1000
3 x 150	45,1	412	0,124	0,158	21,45	5550	1000
3 x 185	50	475	0,0991	0,126	26,46	6930	1000
3 x 240	56	564	0,0754	0,096	34,32	8830	1000
3 x 300	61,6	649	0,0601	0,077	42,9	11020	1000
3 x 400	70	761	0,047	0,06	57,2	14040	500
3 x 25 + 16	24,7	133	0,727	0,927	3,58	1370	1000
3 x 35 + 16	26,7	162	0,524	0,668	5,01	1720	1000
3 x 50 + 25	29,7	197	0,387	0,493	7,15	2270	1000
3 x 70 + 35	34,6	250	0,268	0,342	10,01	3150	1000
3 x 95 + 50	38,5	308	0,193	0,246	13,59	4120	1000
3 x 120 + 70	43,1	359	0,153	0,195	17,16	5210	1000
3 x 150 + 70	46,6	412	0,124	0,158	21,45	6180	1000
3 x 185 + 95	52,3	475	0,0991	0,126	26,46	7860	1000
3 x 240 + 120	58	564	0,0754	0,096	34,32	9900	1000
3 x 300 + 150	63,8	649	0,0601	0,077	42,9	12330	500
4 x 1,5	13,6	24	12,1	15,429	0,21	265	1000
4 x 2,5	14,6	32	7,41	9,448	0,36	325	1000
4 x 4	15,8	42	4,61	5,878	0,57	415	1000
4 x 6	17	53	3,08	3,927	0,86	520	1000
4 x 10	19,9	74	1,83	2,333	1,43	750	1000
4 x 16	21,6	98	1,15	1,466	2,29	1010	1000
4 x 25	25,7	133	0,727	0,927	3,58	1500	1000
4 x 35	28,4	162	0,524	0,668	5,01	1970	1000
4 x 50	31,5	197	0,387	0,493	7,15	2570	1000
4 x 70	36,5	250	0,268	0,342	10,01	3560	1000
4 x 95	40,9	308	0,193	0,246	13,59	4670	1000
4 x 120	45,4	359	0,153	0,195	17,16	5800	1000
4 x 150	49,9	412	0,124	0,158	21,45	7110	1000
4 x 185	55,8	475	0,0991	0,126	26,46	8950	1000
4 x 240	62,1	564	0,0754	0,096	34,32	11350	1000
4 x 300	68,7	649	0,0601	0,077	42,9	14240	500
4 x 400	77,6	761	0,047	0,06	57,2	18040	500
4 x 25 + 16	27,1	133	0,727	0,927	3,58	1700	1000
4 x 35 + 16	29,5	162	0,524	0,668	5,01	2150	1000
4 x 50 + 25	33,2	197	0,387	0,493	7,15	2870	1000
4 x 70 + 35	38,3	250	0,268	0,342	10,01	3960	1000
4 x 95 + 50	43,2	308	0,193	0,246	13,59	5240	1000
4 x 120 + 70	48	359	0,153	0,195	17,16	6570	1000
4 x 150 + 70	52,5	412	0,124	0,158	21,45	7910	1000
4 x 185 + 95	58,4	475	0,0991	0,126	26,46	9960	1000
4 x 240 + 120	65,1	564	0,0754	0,096	34,32	12620	500
4 x 300 + 150	72,1	649	0,0601	0,077	42,9	15820	500
5 x 1,5	14,6	24	12,1	15,429	0,21	310	1000
5 x 2,5	15,6	32	7,41	9,448	0,36	380	1000
5 x 4	17	42	4,61	5,878	0,57	485	1000
5 x 6	18,3	53	3,08	3,927	0,86	610	1000
5 x 10	21,6	74	1,83	2,333	1,43	900	1000
5 x 16	23,5	98	1,15	1,466	2,29	1220	1000
5 x 25	28,1	133	0,727	0,927	3,58	1830	1000
5 x 35	31,4	162	0,524	0,668	5,01	2440	1000
5 x 50	34,4	197	0,387	0,493	7,15	3140	1000
5 x 70	40,1	250	0,268	0,342	10,01	4370	1000
5 x 95	45,5	308	0,193	0,246	13,59	5810	1000
5 x 120	50	359	0,153	0,195	17,16	7150	1000
5 x 150	55,5	412	0,124	0,158	21,45	8840	1000
5 x 185	61,6	475	0,0991	0,126	26,46	11070	500
5 x 240	69	564	0,0754	0,096	34,32	14110	500

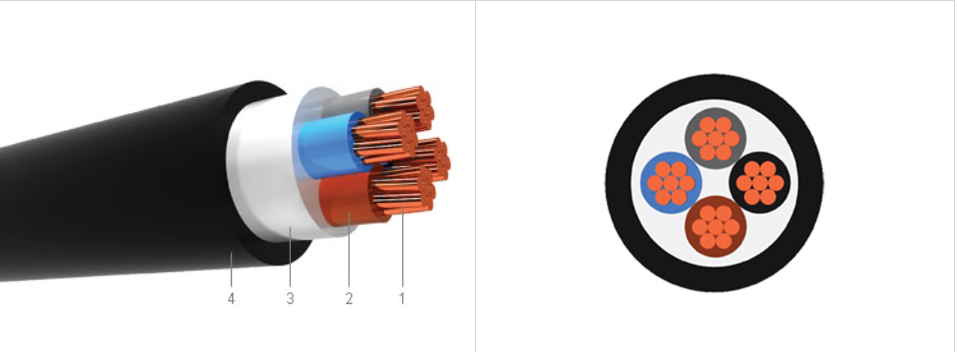

N2XH

N2XH 0.6 /1kV TS HD 604 S1

Yapısı

1.Bir veya çok telli bakır iletken
2.XLPE izole
3.HFFR dolgu
4.HFFR dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 90°C

Dış kılıf rengi: Siyah

Kısa devre sıcaklığı: 250°C

Serim sıcaklığı min: -20°C

Kullanma Yeri

Bu kablolar okullar, hastaneler, toplantı ve alışveriş merkezleri gibi
yerlerde dahili ve harici mekanlarda kullanılır.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi	İletken DC Direnci		Kısa Devre Akımı	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity	Conductor DC Resistance		Short Circuit Current	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A	ohm/km (20°C)	ohm/km (90°C)	kA (1 sn)	kg/km	mt
1 x 4	6	44	4,61	5,878	0,57	68	1000
1 x 6	6,5	56	3,08	3,927	0,86	89	1000
1 x 10	7,7	77	1,83	2,333	1,43	135	1000
1 x 16	8,4	102	1,15	1,466	2,29	190	1000
1 x 25	10,2	138	0,727	0,927	3,58	295	1000
1 x 35	11,2	170	0,524	0,668	5,01	395	1000
1 x 50	12,3	207	0,387	0,493	7,15	510	1000
1 x 70	14,4	263	0,268	0,342	10,01	720	1000
1 x 95	16,4	325	0,193	0,246	13,59	970	1000
1 x 120	18	380	0,153	0,195	17,16	1200	1000
1 x 150	19,8	437	0,124	0,158	21,45	1480	1000
1 x 185	22,2	507	0,0991	0,126	26,46	1870	1000
1 x 240	24,7	604	0,0754	0,096	34,32	2380	1000
1 x 300	27,4	697	0,0601	0,077	42,9	3010	1000
1 x 400	31,1	811	0,047	0,06	57,2	3820	1000
1 x 500	34,2	940	0,0366	0,047	71,5	4810	500
2 x 1,5	10	25	12,1	15,429	0,21	145	1000
2 x 2,5	10,8	33	7,41	9,448	0,36	180	1000
2 x 4	11,6	43	4,61	5,878	0,57	220	1000
2 x 6	12,6	55	3,08	3,927	0,86	280	1000
2 x 10	15,2	76	1,83	2,333	1,43	425	1000
2 x 16	16,6	100	1,15	1,466	2,29	570	1000
2 x 25	20,4	136	0,727	0,927	3,58	870	1000
2 x 35	22,4	166	0,524	0,668	5,01	1130	1000
2 x 50	24,6	202	0,387	0,493	7,15	1430	1000
3 x 1,5	10,5	24	12,1	15,429	0,21	165	1000
3 x 2,5	11,4	32	7,41	9,448	0,36	210	1000
3 x 4	12,2	42	4,61	5,878	0,57	265	1000
3 x 6	13,3	53	3,08	3,927	0,86	340	1000
3 x 10	16,1	74	1,83	2,333	1,43	520	1000
3 x 16	17,6	98	1,15	1,466	2,29	710	1000
3 x 25	21,7	133	0,727	0,927	3,58	1110	1000
3 x 35	23,9	162	0,524	0,668	5,01	1450	1000
3 x 50	26,4	197	0,387	0,493	7,15	1870	1000
3 x 70	31,6	250	0,268	0,342	10,01	2690	1000
3 x 95	35,5	308	0,193	0,246	13,59	3550	1000
3 x 120	39,1	359	0,153	0,195	17,16	4370	1000
3 x 150	43,6	412	0,124	0,158	21,45	5420	1000
3 x 185	48,6	475	0,0991	0,126	26,46	6820	1000
3 x 240	54,6	564	0,0754	0,096	34,32	8730	1000
3 x 300	60,2	649	0,0601	0,077	42,9	10920	1000
3 x 400	68,5	761	0,047	0,06	57,2	13920	500
3 x 25 + 16	22,6	133	0,727	0,927	3,58	1260	1000
3 x 35 + 16	24,5	162	0,524	0,668	5,01	1590	1000
3 x 50 + 25	27,7	197	0,387	0,493	7,15	2120	1000
3 x 70 + 35	32,8	250	0,268	0,342	10,01	3020	1000
3 x 95 + 50	36,9	308	0,193	0,246	13,59	4000	1000
3 x 120 + 70	41,7	359	0,153	0,195	17,16	5110	1000
3 x 150 + 70	44,9	412	0,124	0,158	21,45	6030	1000
3 x 185 + 95	50,2	475	0,0991	0,126	26,46	7660	1000
3 x 240 + 120	56,3	564	0,0754	0,096	34,32	9760	1000
3 x 300 + 150	62,3	649	0,0601	0,077	42,9	12230	500
4 x 1,5	11,2	24	12,1	15,429	0,21	190	1000
4 x 2,5	12,2	32	7,41	9,448	0,36	250	1000
4 x 4	13,2	42	4,61	5,878	0,57	320	1000
4 x 6	14,4	53	3,08	3,927	0,86	415	1000
4 x 10	17,5	74	1,83	2,333	1,43	640	1000
4 x 16	19,2	98	1,15	1,466	2,29	890	1000
4 x 25	23,7	133	0,727	0,927	3,58	1390	1000
4 x 35	26,3	162	0,524	0,668	5,01	1840	1000
4 x 50	29	197	0,387	0,493	7,15	2380	1000
4 x 70	34,7	250	0,268	0,342	10,01	3420	1000
4 x 95	39,2	308	0,193	0,246	13,59	4540	1000
4 x 120	43,7	359	0,153	0,195	17,16	5660	1000
4 x 150	48,3	412	0,124	0,158	21,45	6960	1000
4 x 185	54,2	475	0,0991	0,126	26,46	8820	1000
4 x 240	60,4	564	0,0754	0,096	34,32	11200	1000
4 x 300	66,7	649	0,0601	0,077	42,9	14050	500
4 x 400	76	761	0,047	0,06	57,2	17920	500
4 x 25 + 16	24,9	133	0,727	0,927	3,58	1570	1000
4 x 35 + 16	27,3	162	0,524	0,668	5,01	2020	1000
4 x 50 + 25	31,2	197	0,387	0,493	7,15	2710	1000
4 x 70 + 35	36,5	250	0,268	0,342	10,01	3820	1000
4 x 95 + 50	41,6	308	0,193	0,246	13,59	5110	1000
4 x 120 + 70	46,4	359	0,153	0,195	17,16	6440	1000
4 x 150 + 70	50,3	412	0,124	0,158	21,45	7680	1000
4 x 185 + 95	56,8	475	0,0991	0,126	26,46	9830	1000
4 x 240 + 120	63,3	564	0,0754	0,096	34,32	12460	500
4 x 300 + 150	70,2	649	0,0601	0,077	42,9	15660	500
5 x 1,5	12	24	12,1	15,429	0,21	225	1000
5 x 2,5	13,1	32	7,41	9,448	0,36	290	1000
5x 4	14,2	42	4,61	5,878	0,57	380	1000
5x 6	15,7	53	3,08	3,927	0,86	500	1000
5 x 10	19	74	1,83	2,333	1,43	780	1000
5 x 16	21	98	1,15	1,466	2,29	1090	1000
5 x 25	26,1	133	0,727	0,927	3,58	1710	1000
5 x 35	28,8	162	0,524	0,668	5,01	2260	1000
5 x 50	32,4	197	0,387	0,493	7,15	2970	1000
5 x 70	38,2	250	0,268	0,342	10,01	4210	1000
5 x 95	43,7	308	0,193	0,246	13,59	5660	1000
5 x 120	48,2	359	0,153	0,195	17,16	6990	1000
5 x 150	53,7	412	0,124	0,158	21,45	8660	1000
5 x 185	59,8	475	0,0991	0,126	26,46	10900	500
5 x 240	66,8	564	0,0754	0,096	34,32	13870	500

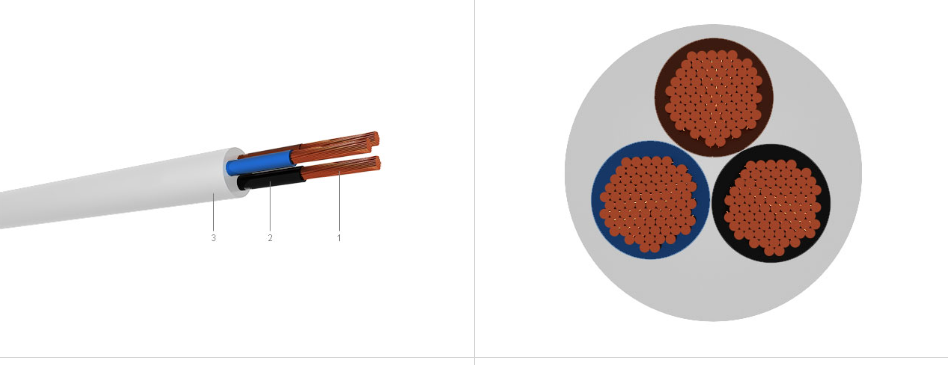

052XZ1-F

052XZ1-F 300/500 V TSEK

Yapısı

1.İnce çok telli bakır iletken
2.XLPE izole
3.HFFR dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 90°C

Kısa devre sıcaklığı: 250°C

Serim sıcaklığı min: -20°C

Kullanma Yeri

Hastaneler alışveriş merkezleri ile çok sayıda insanın bulunduğu yangın tehlikesi olan
tesislerde kullanılır. Bu kablolar, yangın sırasında alevi iletmezler,yoğun duman
oluşturmazlar. Böylece can ve mal güvenliği sağlanır.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi	İletken DC Direnci	Kablo Ağırlığı (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity	Conductor DC Resistance	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A	ohm/km (20°C)	kg/km	mt
2 x 0,75	5,8	6	26	48	1000
2 x 1	6,2	10	19,5	56	1000
2 x 1,5	7,8	16	13,3	89	1000
2 x 2,5	8,8	25	7,98	120	1000
2 x 4	10,2	32	4,95	170	1000
3 x 0,75	6,2	6	26	57	1000
3 x 1	6,6	10	19,5	67	1000
3 x 1,5	8,2	16	13,3	105	1000
3 x 2,5	9,3	25	7,98	145	1000
3 x 4	10,8	32	4,95	210	1000
4 x 0,75	6,7	6	26	68	1000
4 x 1	7,4	10	19,5	86	1000
4 x 1,5	8,9	16	13,3	125	1000
4 x 2,5	10,1	20	7,98	175	1000
4 x 4	12,2	25	4,95	270	1000
5 x 0,75	7,5	6	26	85	1000
5 x 1	8,1	10	19,5	105	1000
5 x 1,5	9,6	16	13,3	150	1000
5 x 2,5	10,9	20	7,98	210	1000
5 x 4	13,2	25	4,95	325	1000

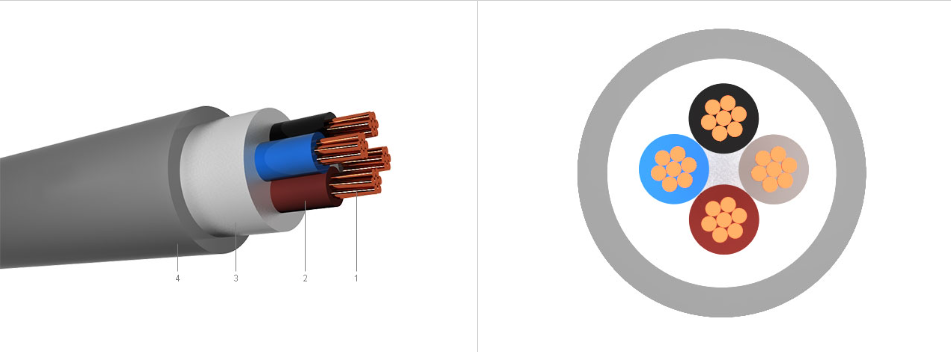

NHXMH

NHXMH 300/500 V TSEK VDE 0250

Yapısı

1.Bir veya çok telli bakır iletken
2.XLPE izole
3.HFFR dolgu
4.HFFR dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 90°C

Kısa devre sıcaklığı: 250°C

Serim sıcaklığı min: -20°C

Kullanma Yeri

Hastaneler alışveriş merkezleri ile çok sayıda insanın bulunduğu yangın tehlikesi olan tesislerde
kullanılır. Bu kablolar, yangın sırasında alevi iletmezler,yoğun duman oluşturmazlar böylece
can ve mal güvenliği sağlanır.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi	İletken DC Direnci	Kablo Ağırlığı (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity	Conductor DC Resistance	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A	ohm/km (20°C)	kg/km	mt
2 x 1,5	8,3	22	12,1	105	1000
2 x 2,5	9,1	30	7,41	135	1000
2 x 4	10,4	40	4,61	185	1000
2 x 6	11,4	51	3,08	240	1000
2 x 10	15	70	1,83	415	1000
2 x 16	16,4	94	1,15	550	1000
3 x 1,5	8,7	22	12,1	120	1000
3 x 2,5	9,6	30	7,41	160	1000
3 x 4	11	40	4,61	230	1000
3 x 6	12,5	51	3,08	310	1000
3 x 10	15,9	70	1,83	510	1000
3 x 16	17,8	94	1,15	720	1000
4 x 1,5	9,3	19	12,1	145	1000
4 x 2,5	10,3	25	7,41	195	1000
4 x 4	12,3	34	4,61	290	1000
4 x 6	13,9	43	3,08	395	1000
4 x 10	17,3	60	1,83	630	1000
4 x 16	19,4	80	1,15	900	1000
5 x 1,5	10	19	12,1	170	1000
5 x 2,5	11,1	25	7,41	235	1000
5 x 4	13,6	34	4,61	360	1000
5 x 6	15	43	3,08	475	1000
5 x 10	18,8	60	1,83	760	1000
5 x 16	21,4	80	1,15	1110	1000

NHMH

NHMH 300/500V TSEK VDE 0250

Yapısı

1.Bir veya çok telli bakır iletken
2.HFFR izole
3.HFFR dolgu
4.HFFR dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C

Kısa devre sıcaklığı: 160°C

Serim sıcaklığı min: -20°C

Kullanma Yeri

Hastaneler alışveriş merkezleri ile çok sayıda insanın bulunduğu yangın tehlikesi olan tesislerde
kullanılır. Bu kablolar, yangın sırasında alevi iletmezler,yoğun duman oluşturmazlar böylece
can ve mal güvenliği sağlanır.

Teknik Özellikler / Technical Features
Normal Kesit	Kablo Dış Çapı	Akım Taşıma Kapasitesi		İletken DC Direnci (20 oC)	Net Ağırlık	Sevk Uzunluğu
Rated Cross Section	Overall Diameter Of Cable	Current Carrying Capacity		Conductor DCoResistance at (20 C)	Net Weight	Delivery Length
mm2	mm	Havada Air (A)	Toprakta Ground (A)	Ohm / Km	Kg / Km	Mt
2 x 1.5	01/07/90	18/05/18	26	12100	95,45	100
2 x 2.5	01/08/70	25	34	7410	125,32	100
2 x 4	01/10/00	34	44	4610	175,39	100
2 x 6	01/11/40	43	56	3080	240,45	100
2 x 10	14.40	60	75	1830	395,11	100
2 x 16	16.40	80	98	1150	533,41	100
3 x 1.5	01/08/30	18/05/18	26	12100	112,09	100
3 x 2.5	01/09/20	25	34	7410	151,45	100
3 x 4	01/10/80	34	44	4610	220,08	100
3 x 6	01/12/30	43	56	3080	303,99	100
3 x 10	15.30	60	75	1830	489,93	100
3 x 16	17.40	80	98	1150	676,75	100
4 x 1.5	01/08/30	18/05/18	26	12100	120,21	100
4 x 2.5	01/09/20	25	34	7410	165,77	100
4 x 4	01/11/00	34	44	4610	248,47	100
4 x 6	01/12/50	43	56	3080	345,71	100
4 x 10	15.30	60	75	1830	548,55	100
4 x 16	17.40	80	98	1150	775,87	100
5 x 1.5	01/09/60	18/05/18	26	12100	159,04	100
5 x 2.5	01/10/70	25	34	7410	219,65	100
5 x 4	01/12/80	34	44	4610	328,57	100
5 x 6	14.60	43	56	3080	457,44	100
5 x 10	18/10/18	60	75	1830	738,97	100
5 x 16	21.20	80	98	1150	1054,05	100

Sosyal Medya Hesaplarımız :

Hızlı Menü

Ürünlerimiz

İletişim Bilgileri

Atatürk, Cengiz Gökçek Cd. Mercidabık Apt No:55/A, 27560 Şehitkamil / Gaziantep

+90 533 404 92 68

hanwell@hanwell.com.tr

satis@hanwell.com.tr

Web Tasarım Digital Küre®

Halojensiz Kablolar

Teknik Özellikler / Technical Features

Nominal Kesit

Kablo Dış Çapı (Yaklaşık)

Akım Taşıma Kapasitesi

İletken DC Direnci

Kablo Ağırlığı (Yaklaşık)

Sevk Uzunluğu (Yaklaşık)

Rated Cross Section

Overall Diameter of Cable (Approx)

Current Carrying Capacity

Conductor DC Resistance

Net Weight (Approx)

Delivery Length (Approx)

mm2

mm

A (Havada) Air

A (Boru) Conduit

ohm/km (20°C)

kg/km

mt

H05Z1-U (300/500V)

0,5

2

12

3

36

8

100

0,75

2,2

15

6

24,5

11

100

1

2,3

19

10

18,1

13

100

H07Z1-U (450/750V)

1,5

2,8

24

15

12,1

20

100

2,5

3,4

32

20

7,41

32

100

4

3,8

42

26

4,61

46

100

6

4,3

54

34

3,08

64

100

10

5,5

73

46

1,83

105

100

16
