Alçak Gerilim Kabloları

YVV (NYY) H05VV-F (TTR) H05V-U / H07V-U/R H05V-K / H07V-K NVV (NYM) TWIN FLAT 6242Y YVZ2V (NYRY) YVZ3V - NYFGbY YVZ4V (NYBY) YVCV (NYCY) YXV (N2XY) YXZ2V (N2XRY) YVV-sm NYY-sm

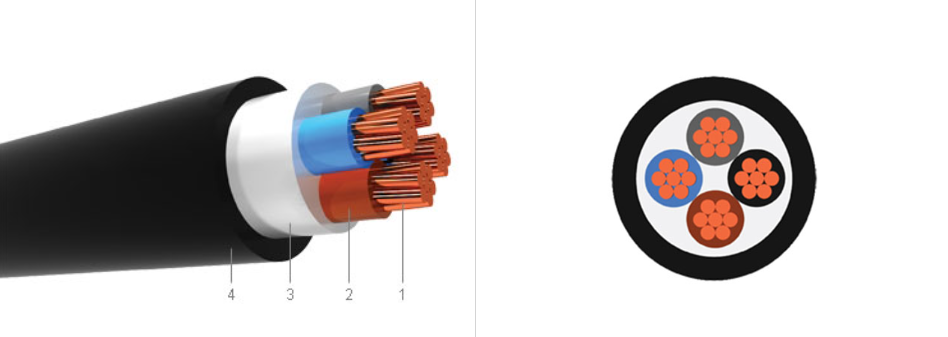

YVV (NYY)

YVV 0.6/1 kV TS IEC 60502-1

NYY 0.6/1 kV VDE 0276-603

Yapısı

1. Bir veya çok telli bakır iletken
2- PVC izole
3- PVC dolgu
4- PVC dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C

Kısa devre sıcaklığı: 160°C (+≤ 5 sn)

Test gerilimi (AC): 3,5 kV

Serim sıcaklığı min: -5°C

Kullanma Yeri

Mekanik zorlamaların bulunmadığı yerlerde, enerji istasyonlarında,
umumi inşaat kabloları olarak dahili tesislerde,
kablo kanallarında endüstriyel tesislerde,
künk ve borular içinde kullanılır.

NYY (YVV) Kablo Nedir? Teknik ve Yapısal Özellikleri Nelerdir?

Alçak gerilim kablo çeşitlerinden biri olan NYY kablo, bir ya da çok telli bakır iletken, PVC izole, PVC dolgu ve PVC dış kılıftan meydana gelen bir yapıya sahiptir. İzin verilen maksimum çalışma sıcaklığı 70 santigrat derece olan bu kablonun, maksimum kısa devre sıcaklığı ise, 160 santigrat derece (+/- 5 sn )dir. Test gerilimi (AC): 3,5 kV ve serim sıcaklığı ise minimum -5 santigrat derece olan bu kablo, düz tavlanmış bakır iletken tellere sahiptir. NYY (YVV) alçak gerilim kablosunun voltaj derecesi, 0.6 / 1kV’dir.

NYY Kablo Kullanım Alanları

Genellikle yer altı kablosu olarak da bilinen NYY kablo, mekanik zorlamaların bulunmadığı yerlerde, enerji istasyonlarında, inşaat kabloları olarak dahili tesislerde kullanılmaktadır. Tüm bunların yanı sıra, statik tesisatlarda, iç ve dış mekanlarda, yer altında, betonda, mekanik hasarların beklenmeyeceği sularda, kablo kanallarında, endüstriyel tesislerde, künk ve borular içinde de sıklıkla tercih edilmektedir.

NYY Kablo Akım Taşıma Kapasiteleri

NYY kablo akım taşıma kapasitelerini şöyle tarif edebiliriz:

Nominal kesiti 1x4 mm2, kablo dış çapı 7 mm olan NYY kablo akım taşıma kapasitesi havada 37 A, toprakta ise 50 A’dır.
Nominal kesiti 40x2,5 mm2, kablo dış çapı 30,6 mm olan NYY kablo akım taşıma kapasitesi havada 9 A, toprakta ise 11 A’dır.

Nominal kesit değerlerinin farklarına göre değişkenlik gösteren NYY kablo akım taşıma kapasite değerlerinin ilgili tüm verilerini sayfamızdaki tablodan inceleyebilir, konu hakkında merak ettikleriniz için e kablo teknik ekibi ile iletişime geçebilirsiniz.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi		İletken DC Direnci		Kısa Devre Akımı	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity		Conductor DC Resistance		Short Circuit Current	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A (Havada)	A (Toprakta)	ohm/km (20°C)	ohm/km (70°C)	kA (1 sn)	kg/km	mt
mm2	mm	Air	Ground	ohm/km (20°C)	ohm/km (70°C)	kA (1 sn)	kg/km	mt
1 x 4	7	37	50	4,61	5,516	0,46	87	1000
1 x 6	7,5	47	62	3,08	3,685	0,69	110	1000
1 x 10	8,7	64	83	1,83	2,19	1,15	160	1000
1 x 16	9,4	84	107	1,15	1,376	1,84	220	1000
1 x 25	11,2	114	138	0,727	0,87	2,88	330	1000
1 x 35	12,2	139	164	0,524	0,627	4,03	435	1000
1 x 50	13,5	169	195	0,387	0,463	5,75	560	1000
1 x 70	15,6	213	238	0,268	0,321	8,05	790	1000
1 x 95	18	264	286	0,193	0,231	10,93	1070	1000
1 x 120	19,4	307	325	0,153	0,183	13,8	1300	1000
1 x 150	21,4	352	365	0,124	0,148	17,25	1600	1000
1 x 185	23,8	406	413	0,0991	0,119	21,28	2010	1000
1 x 240	26,7	483	479	0,0754	0,09	27,6	2570	1000
1 x 300	29,4	557	541	0,0601	0,072	34,5	3230	1000
1 x 400	33,3	646	614	0,047	0,056	41,2	4100	1000
1 x 500	36,6	747	693	0,0366	0,044	51,5	5140	500
1 x 630	41,2	858	777	0,0283	0,034	64,89	6580	500
2 x 1,5	10,4	20	29	12,1	14,478	0,17	160	1000
2 x 2,5	11,2	27	38	7,41	8,866	0,29	195	1000
2 x 4	12,8	36	49	4,61	5,516	0,46	265	1000
2 x 6	13,8	45	61	3,08	3,685	0,69	330	1000
2 x 10	16,2	62	81	1,83	2,19	1,15	480	1000
2 x 16	17,6	82	105	1,15	1,376	1,84	630	1000
2 x 25	21,2	110	136	0,727	0,87	2,88	950	1000
2 x 35	23,2	134	162	0,524	0,627	4,03	1210	1000
2 x 50	25,8	163	192	0,387	0,463	5,75	1550	1000
2 x 70	30,8	206	235	0,268	0,321	8,05	2240	1000
2 x 95	35,4	255	283	0,193	0,231	10,93	3000	1000
2 x 120	38,4	296	322	0,153	0,183	13,8	3630	1000
2 x 150	43,2	339	362	0,124	0,148	17,25	4550	1000
2 x 185	47,8	390	410	0,0991	0,119	21,28	5680	1000
2 x 240	54,6	464	476	0,0754	0,09	27,6	7380	1000
2 x 300	60,4	534	538	0,0601	0,072	34,5	9210	1000
2 x 400	67,8	622	614	0,047	0,056	41,2	11600	500
3 x 1,5	10,9	20	27	12,1	14,478	0,17	180	500
3 x 2,5	11,8	25	36	7,41	8,866	0,29	230	1000
3 x 4	13,5	34	47	4,61	5,516	0,46	315	1000
3 x 6	14,6	43	59	3,08	3,685	0,69	395	1000
3 x 10	17,2	59	79	1,83	2,19	1,15	590	1000
3 x 16	18,7	79	102	1,15	1,376	1,84	780	1000
3 x 25	22,6	106	133	0,727	0,87	2,88	1200	1000
3 x 35	24,8	129	159	0,524	0,627	4,03	1550	1000
3 x 50	27,8	157	188	0,387	0,463	5,75	2020	1000
3 x 70	33,1	199	232	0,268	0,321	8,05	2900	1000
3 x 95	38	246	280	0,193	0,231	10,93	3890	1000
3 x 120	42,2	285	318	0,153	0,183	13,8	4840	1000
3 x 150	46,3	326	359	0,124	0,148	17,25	5910	1000
3 x 185	51,5	374	406	0,0991	0,119	21,28	7420	1000
3 x 240	58,5	445	473	0,0754	0,09	27,6	9580	1000
3 x 300	64,7	511	535	0,0601	0,072	34,5	12000	500
3 x 400	73,3	597	613	0,047	0,056	41,2	15250	500
3 x 10 + 6	18,3	59	79	1,83	2,19	1,15	680	1000
3 x 16 + 10	20	79	102	1,15	1,376	1,84	920	1000
3 x 25 + 16	23,7	106	133	0,727	0,87	2,88	1370	1000
3 x 35 + 16	25,5	129	159	0,524	0,627	4,03	1710	1000
3 x 50 + 25	29,2	157	188	0,387	0,463	5,75	2290	1000
3 x 70 + 35	34,4	199	232	0,268	0,321	8,05	3260	1000
3 x 95 + 50	39,6	246	280	0,193	0,231	10,93	4380	1000
3 x 120 + 70	44,3	285	318	0,153	0,183	13,8	5550	1000
3 x 150 + 70	47,7	326	359	0,124	0,148	17,25	6550	1000
3 x 185 + 95	54,5	374	406	0,0991	0,119	21,28	8500	1000
3 x 240 + 120	60,6	445	473	0,0754	0,09	27,6	10710	1000
3 x 300 + 150	67	511	535	0,0601	0,072	34,5	13390	500
4 x 1,5	11,7	20	27	12,1	14,478	0,17	215	1000
4 x 2,5	12,7	25	36	7,41	8,866	0,29	275	1000
4 x 4	14,6	34	47	4,61	5,516	0,46	380	1000
4 x 6	15,8	43	59	3,08	3,685	0,69	485	1000
4 x 10	18,7	59	79	1,83	2,19	1,15	730	1000
4 x 16	20,4	79	102	1,15	1,376	1,84	980	1000
4 x 25	24,8	106	133	0,727	0,87	2,88	1510	1000
4 x 35	27,4	129	159	0,524	0,627	4,03	1980	1000
4 x 50	31,5	157	188	0,387	0,463	5,75	2640	1000
4 x 70	36,5	199	232	0,268	0,321	8,05	3690	1000
4 x 95	43,1	246	280	0,193	0,231	10,93	5100	1000
4 x 120	46,7	285	318	0,153	0,183	13,8	6180	1000
4 x 150	51,4	326	359	0,124	0,148	17,25	7570	1000
4 x 185	57,9	374	406	0,0991	0,119	21,28	9650	1000
4 x 240	64,9	445	473	0,0754	0,09	27,6	12290	1000
4 x 300	72,2	511	535	0,0601	0,072	34,5	15480	500
4 x 400	81,3	597	613	0,047	0,056	41,2	19560	500
4 x 10 + 6	20	59	79	1,83	2,19	1,15	830	1000
4 x 16 + 10	21,9	79	102	1,15	1,376	1,84	1130	1000
4 x 25 + 16	26,2	106	133	0,727	0,87	2,88	1710	1000
4 x 35 + 16	28,5	129	159	0,524	0,627	4,03	2170	1000
4 x 50 + 25	33,5	157	188	0,387	0,463	5,75	2990	1000
4 x 70 + 35	38,3	199	232	0,268	0,321	8,05	4120	1000
4 x 95 + 50	45,2	246	280	0,193	0,231	10,93	5670	1000
4 x 120 + 70	49,4	285	318	0,153	0,183	13,8	7010	1000
4 x 150 + 70	54,5	326	359	0,124	0,148	17,25	8490	1000
4 x 185 + 95	60,9	374	406	0,0991	0,119	21,28	10770	1000
4 x 240 + 120	67,9	445	473	0,0754	0,09	27,6	13630	500
4 x 300 + 150	75,7	511	535	0,0601	0,072	34,5	17180	500
5 x 1,5	12,5	20	27	12,1	14,478	0,17	250	1000
5 x 2,5	13,6	25	36	7,41	8,866	0,29	320	1000
5 x 4	15,8	34	47	4,61	5,516	0,46	455	1000
5 x 6	17,1	43	59	3,08	3,685	0,69	580	1000
5 x 10	20,4	59	79	1,83	2,19	1,15	880	1000
5 x 16	22,3	79	102	1,15	1,376	1,84	1190	1000
5 x 25	27,3	106	133	0,727	0,87	2,88	1850	1000
5 x 35	31	129	159	0,524	0,627	4,03	2510	1000
5 x 50	34,7	157	188	0,387	0,463	5,75	3250	1000
5 x 70	40,3	199	232	0,268	0,321	8,05	4560	1000
5 x 95	47,4	246	280	0,193	0,231	10,93	6270	1000
5 x 120	51,6	285	318	0,153	0,183	13,8	7640	1000
5 x 150	57,6	326	359	0,124	0,148	17,25	9500	1000
5 x 185	64	374	406	0,0991	0,119	21,28	11930	1000
5 x 240	72,1	445	473	0,0754	0,09	27,6	15270	500
7 x 1,5	13,4	13	16	12,1	14,478	0,17	300	1000
7 x 2,5	14,6	16	22	7,41	8,866	0,29	390	1000
10 x 1,5	16,4	11	14	12,1	14,478	0,17	450	1000
10 x 2,5	18	14	18	7,41	8,866	0,29	590	1000
12 x 1,5	16,9	10	13	12,1	14,478	0,17	490	1000
12 x 2,5	18,6	13	17	7,41	8,866	0,29	650	1000
14 x 1,5	17,7	10	12	12,1	14,478	0,17	540	1000
14 x 2,5	19,4	13	16	7,41	8,866	0,29	720	1000
19 x 1,5	19,4	9	11	12,1	14,478	0,17	670	1000
19 x 2,5	21,4	11	14	7,41	8,866	0,29	910	1000
21 x 1,5	20,4	8	10	12,1	14,478	0,17	750	1000
21 x 2,5	22,6	11	14	7,41	8,866	0,29	1010	1000
24 x 1,5	22,4	8	9	12,1	14,478	0,17	890	1000
24 x 2,5	24,8	10	13	7,41	8,866	0,29	1200	1000
30 x 1,5	23,7	7	9	12,1	14,478	0,17	1030	1000
30 x 2,5	26,2	9	12	7,41	8,866	0,29	1390	1000
40 x 1,5	26,4	7	8	12,1	14,478	0,17	1300	1000
40 x 2,5	30,6	9	11	7,41	8,866	0,29	1890	1000

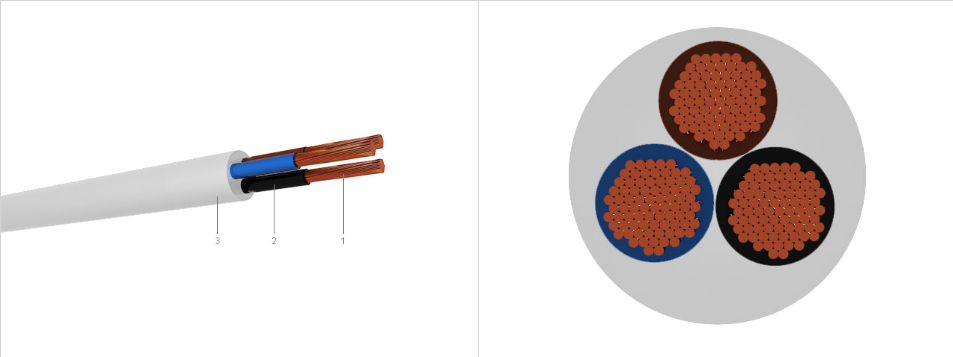

H05VV-F (TTR)

H05VV-F 300/500 V TS 9760 VDE 0281

Yapısı

1.İnce çok telli bakır iletken
2.PVC izole
3.PVC dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C

Kısa devre sıcaklığı: 160°C

Test Gerilimi(AC): 2kV

Serim sıcaklığı min: -5°C

Dış Kılıf Rengi: Beyaz, Siyah

Kullanım Yeri

Kuru ve nemli yerlerde, taşınabilir cihazlarda(ısıtıcılarda) kullanılır.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi	İletken DC Direnci	Kablo Ağırlığı (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity	Conductor DC Resistance	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A	ohm/km (20°C)	kg/km	mt
H03VV-F (300/300V)
2 x 0,5	5,2	3	39	37	100
2 x 0,75	5,4	6	26	43	100
3 x 0,5	5,6	3	39	45	100
3 x 0,75	5,8	6	26	53	100
4 x 0,5	6,1	3	39	55	100
4 x 0,75	6,3	6	26	65	100
H05VV-F (300/500V)
2 x 0,75	6,2	6	26	53	100
2 x 1	6,6	10	19,5	63	100
2 x 1,5	7,4	16	13,3	81	100
2 x 2,5	9,2	25	7,98	130	100
2 x 4	10,4	32	4,95	175	100
3 x 0,75	6,6	6	26	64	100
3 x 1	7	10	19,5	76	100
3 x 1,5	8,1	16	13,3	105	100
3 x 2,5	10	25	7,98	160	100
3x 4	11,3	32	4,95	225	100
4 x 0,75	7,2	6	26	79	100
4 x 1	7,9	10	19,5	98	100
4 x 1,5	9,1	16	13,3	130	100
4 x 2,5	11	20	7,98	200	100
4 x 4	12,4	25	4,95	280	100
5 x 0,75	8,1	6	26	100	100
5 x 1	8,6	10	19,5	120	100
5 x 1,5	10,1	16	13,3	165	100
5 x 2,5	12,2	20	7,98	250	100
5 x 4	13,9	25	4,95	355	100

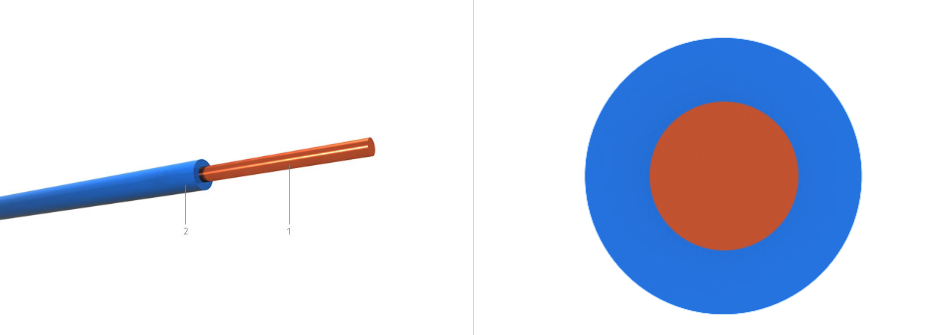

H05V-U / H07V-U/R

H05V-U 300/500 V TS 9758 VDE 0281

H07V-U/R 450/750 V TS 9758 VDE 0258

Yapısı

1.Bir veya çok telli bakır iletken
2.PVC izole

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C

Kısa devre sıcaklığı: 160°C

Test Gerilimi(AC): 2kV - 2.5kV

Serim sıcaklığı min: -5°C

Kullanma Yeri

Bu tip iletkenler rutubetsiz yerlerde boru içine sıva üstü veya sıva altında kullanılırlar.
Normal ve hafif işletme koşullarına uygundur.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi		İletken DC Direnci	Kablo Ağırlığı (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity		Conductor DC Resistance	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A (Havada) Air	A (Boru) Conduit	ohm/km (20°C)	kg/km	mt
H05V-U (300/500V)
0,5	2,00	12	3	36,0	8	100
0,75	2,20	15	6	24,5	11	100
1	2,30	19	10	18,1	13	100
H07V-U (450/750V)
1,5	2,80	24	15	12,1	20	100
2,5	3,40	32	20	7,41	31	100
4	3,80	42	26	4,61	45	100
6	4,30	54	34	3,08	64	100
10	5,50	73	46	1,83	105	100
16	6,50	98	61	1,15	165	100
H07V-R (450/750V)
1,5	3,00	24	15	12,1	21	100
2,5	3,60	32	20	7,41	33	100
4	4,00	42	26	4,61	47	100
6	4,80	54	34	3,08	71	100
10	5,90	73	46	1,83	110	100
16	6,60	98	61	1,15	165	100
25	8,40	129	80	0,727	265	1000
35	9,40	158	99	0,524	360	1000
50	10,70	198	119	0,387	480	1000
70	12,60	245	151	0,268	690	1000
95	14,80	292	182	0,193	940	1000
120	16,20	344	210	0,153	1.160	1000
150	18,00	391	240	0,124	1.430	1000
185	20,20	448	273	0,0991	1.820	1000
240	22,90	528	321	0,0754	2.350	1000
300	25,60	608	367	0,0601	2.980	1000

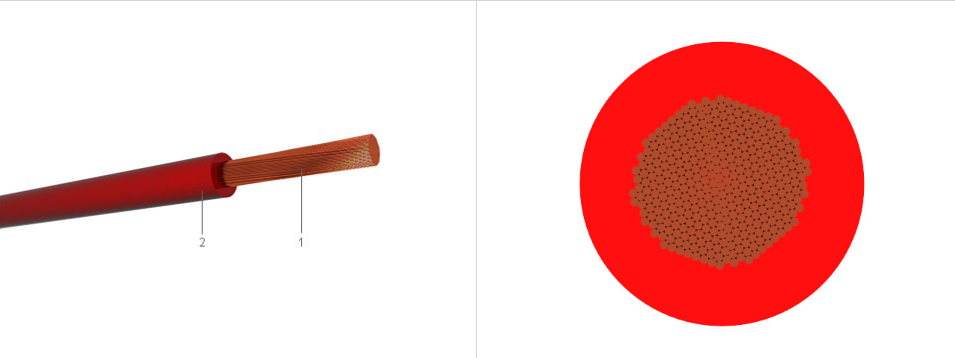

H05V-K / H07V-K

H05V-K 300/500 V TS 9758 VDE 0281

H07V-K 450/750 V TS 9758 VDE 0281

Yapısı

1.Bükülgen bakır iletken
2.PVC izole

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C

Kısa devre sıcaklığı: 160°C

Test Gerilimi(AC): 2kV - 2.5kV

Serim sıcaklığı min: -5°C

Kullanma Yeri

Bağlantılama ve dağıtım tesisleri.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi		İletken DC Direnci	Kablo Ağırlığı (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity		Conductor DC Resistance	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A (Havada) Air	A (Boru) Conduit	ohm/km (20°C)	kg/km	mt
H05V-K (300/500V)
0,5	2,2	12	3	39	9	100
0,75	2,3	15	6	26	11	100
1	2,5	19	10	19,5	14	100
H07V-K (450/750V)
1,5	2,9	24	15	13,3	19	100
2,5	3,6	32	20	7,98	31	100
4	4,1	42	26	4,95	46	100
6	4,4	54	34	3,3	61	100
10	5,7	73	46	1,91	105	100
16	7,1	98	61	1,21	170	100
25	7,9	129	80	0,78	250	1000
35	9,9	158	99	0,554	370	1000
50	11,8	198	119	0,386	500	1000
70	13,8	245	151	0,272	720	1000
95	15,9	292	182	0,206	970	1000
120	17,7	344	210	0,161	1200	1000
150	19,4	391	240	0,129	1470	1000
185	21,5	448	273	0,106	1820	1000
240	24,5	528	321	0,0801	2390	1000
300	27,3	608	367	0,0641	3020	1000

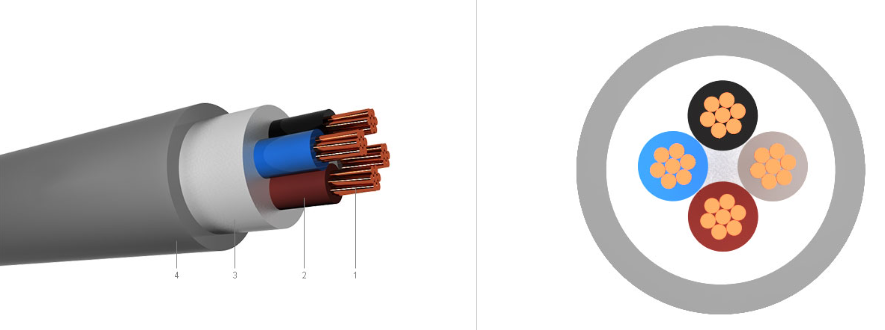

NVV (NYM)

NVV 300/500 V TS 9759

NYM 300/500 V VDE 0250

Yapısı

1.Bir veya çok telli bakır iletken
2.PVC izole
3.PVC dolgu
4.PVC dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C

Kısa devre sıcaklığı: 160°C

Test Gerilimi(AC): 2kV

Serim sıcaklığı min: -5°C

Dış kılıf rengi: Gri

Kullanım Yeri

Rutubetli yerlerde, sıva altı ve sıvı üstü sabit tesislerde kullanılır.
Bina dışı açık tesislerde kullanılabilir. Yer altında kullanılmaz.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi	İletken DC Direnci	Kablo Ağırlığı (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity	Conductor DC Resistance	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A	ohm/km (20°C)	kg/km	mt
2 x 1,5	8,4	22	12,1	110	100
2 x 2,5	9,6	30	7,41	155	100
2 x 4	10,4	40	4,61	195	100
2 x 6	11,4	51	3,08	250	100
2 x 10	15	70	1,83	430	1000
2 x 16	16,8	94	1,15	590	1000
3 x 1,5	8,9	22	12,1	130	100
3 x 2,5	10,2	30	7,41	185	100
3 x 4	11,1	40	4,61	240	100
3 x 6	12,5	51	3,08	325	100
3 x 10	16	70	1,83	540	1000
3 x 16	17,9	94	1,15	750	1000
4 x 1,5	9,6	19	12,1	160	100
4 x 2,5	11,1	25	7,41	225	100
4 x 4	12,4	34	4,61	305	100
4 x 6	13,7	43	3,08	405	100
4 x 10	17,5	60	1,83	670	1000
4 x 16	19,6	80	1,15	940	1000
5 x 1,5	10,4	19	12,1	190	100
5 x 2,5	12	25	7,41	270	100
5 x 4	13,5	34	4,61	370	100
5 x 6	14,9	43	3,08	490	1000
5 x 10	19,2	60	1,83	820	1000
5 x 16	21,9	80	1,15	1170	1000

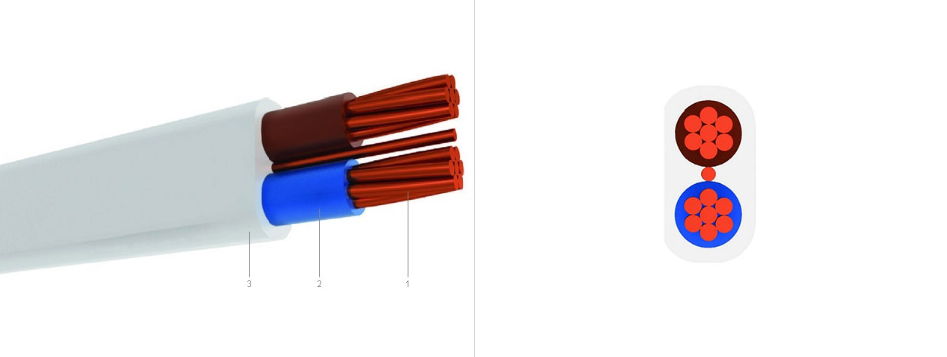

TWIN FLAT 6242Y

TWIN FLAT 6242Y 300/500 V BS 6004

Yapısı

1.Bir veya çok telli bakır iletkeN
2.PVC izole
3.PVC dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C

Kısa devre sıcaklığı: 160°C

Test Gerilimi(AC): 2kV

Serim sıcaklığı min: -5°C

Kullanma Yeri

Kuru ve rutubetli yerlerde, sabit aydınlatma tesisatlarında boru içerisinde.
Toprak altına döşenmez. Sabit olarak sıva üzere ve sıva altında kullanılır.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Boyutları (Yaklaşık)	Akım Taşıma Kapasitesi	İletken DC Direnci	Kablo Ağırlığı (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Cable Sizes (Approx)	Current Carrying Capacity	Conductor DC Resistance	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A	ohm/km (20°C)	kg/km	mt
6242Y
2 x 1+ 1	4,10 x 7,50	13	18,1 / 18,1	64	1000
2 x 1,5 + 1	4,60 x 8,50	16	12,1 / 18,1	83	1000
2 x 2,5 + 1,5	5,40 x 10,20	21	7,41 / 12,1	120	1000
2 x 4 + 1,5	6,00 x 11,40	27	4,61 / 12,1	160	1000
2 x 6 + 2,5	7,00 x 13,60	34	3,08 / 7,41	235	1000
2 x 10 + 4	8,30 x 16,60	45	1,83 / 4,61	360	1000
2 x 16 + 6	9,20 x 19,00	57	1,15 / 3,08	510	1000
6243Y
3 x 1+ 1	4,10 x 9,80	13	18,1 / 18,1	86	1000
3 x 1,5 + 1	4,60 x 11,30	16	12,1 / 18,1	115	1000
3 x 2,5 + 1,5	5,40 x 13,60	21	7,41 / 12,1	170	1000
3 x 4 + 1,5	6,20 x 15,60	27	4,61 / 12,1	235	1000
3 x 6 + 2,5	7,00 x 18,40	34	3,08 / 7,41	330	1000
3 x 10 + 4	8,30 x 22,50	45	1,83 / 4,61	500	1000
3 x 16 + 6	9,20 x 25,60	57	1,15 / 3,08	720	1000

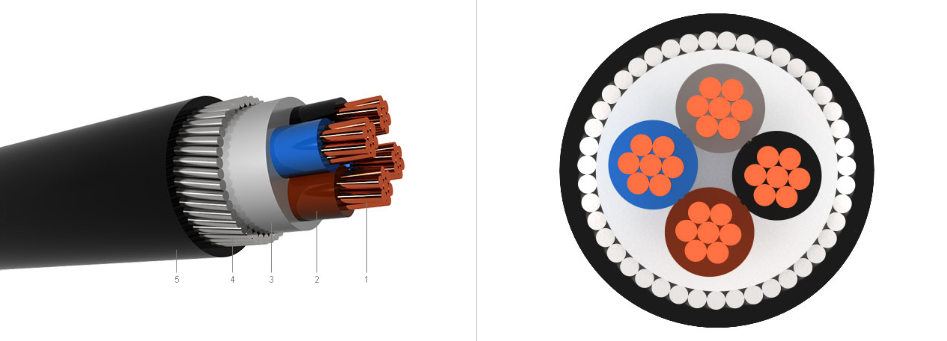

YVZ2V (NYRY)

YVZ2V 0.6/1 kV TS IEC 60502-1

NYRY 0.6/1 kV VDE 0271

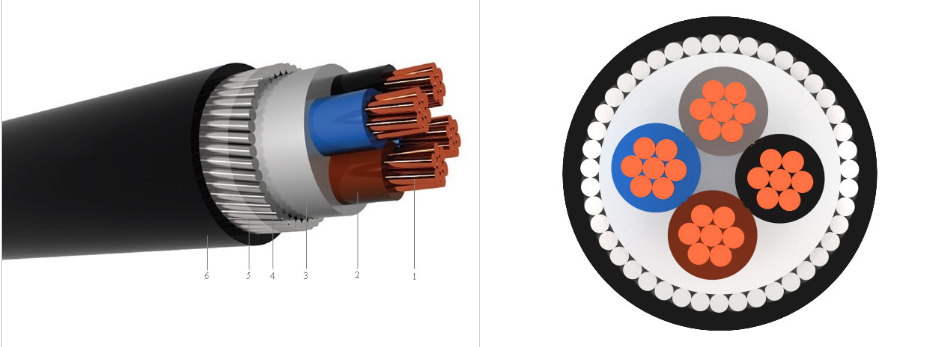

Yapısı

1.Bir veya çok telli bakır iletken
2.PVC izole
3.PVC dolgu
4.Galvanizli yuvarlak çelik tel
5.Polyester bant
6.PVC dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C

Kısa devre sıcaklığı: 160°C (+≤ 5 sn)

Test Gerilimi(AC): 3,5 kV

Serim sıcaklığı min: -5°C

Kullanma Yeri

Mekanik zorlamaların bulunduğu kablo kanallarında kumanda
ve sinyal devrelerinde ve suda sabit olarak kullanılır.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi		İletken DC Direnci		Kısa Devre Akımı	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity		Conductor DC Resistance		Short Circuit Current	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A (Havada)	A (Toprakta)	ohm/km (20°C)	ohm/km (70°C)	kA (1 sn)	kg/km	mt
mm2	mm	Air	Ground	ohm/km (20°C)	ohm/km (70°C)	kA (1 sn)	kg/km	mt
1 x 10	13,5	67	84	1,83	2,19	1,15	385	1000
1 x 16	14,2	89	108	1,15	1,376	1,84	460	1000
1 x 25	16,8	119	139	0,727	0,87	2,88	710	1000
1 x 35	17,8	146	166	0,524	0,627	4,03	840	1000
1 x 50	19,1	177	196	0,387	0,463	5,75	1020	1000
1 x 70	21,7	221	238	0,268	0,321	8,05	1390	1000
1 x 95	23,9	270	281	0,193	0,231	10,93	1740	1000
1 x 120	25,3	310	315	0,153	0,183	13,8	2030	1000
1 x 150	27,3	350	347	0,124	0,148	17,25	2410	1000
1 x 185	29,5	399	385	0,0991	0,119	21,28	2890	1000
1 x 240	33,4	462	432	0,0754	0,09	27,6	3770	1000
1 x 300	36,3	519	473	0,0601	0,072	34,5	4560	1000
1 x 400	40	583	521	0,047	0,056	41,2	5590	1000
1 x 500	43,5	657	574	0,0366	0,044	51,5	6800	500
1 x 630	49,4	744	636	0,0283	0,034	64,89	8880	500
2 x 1,5	13,2	21	29	12,1	14,478	0,17	335	1000
2 x 2,5	14	28	38	7,41	8,866	0,29	385	1000
2 x 4	16,4	37	49	4,61	5,516	0,46	580	1000
2 x 6	17,4	47	61	3,08	3,685	0,69	670	1000
2 x 10	19,8	64	82	1,83	2,19	1,15	880	1000
2 x 16	21,9	85	105	1,15	1,376	1,84	1180	1000
2 x 25	25,5	114	136	0,727	0,87	2,88	1630	1000
2 x 35	27,7	139	163	0,524	0,627	4,03	1960	1000
2 x 50	30,5	169	193	0,387	0,463	5,75	2410	1000
2 x 70	35,7	212	236	0,268	0,321	8,05	3430	1000
2 x 95	40,5	260	281	0,193	0,231	10,93	4380	1000
2 x 120	43,5	300	317	0,153	0,183	13,8	5140	1000
2 x 150	48,8	340	352	0,124	0,148	17,25	6550	1000
2 x 185	53,4	388	394	0,0991	0,119	21,28	7920	1000
2 x 240	59,6	453	448	0,0754	0,09	27,6	9810	1000
2 x 300	65,4	512	496	0,0601	0,072	34,5	11880	500
2 x 400	74,2	580	550	0,047	0,056	41,2	15430	500
3 x 1,5	13,7	20	27	12,1	14,478	0,17	365	1000
3 x 2,5	14,6	26	36	7,41	8,866	0,29	430	1000
3 x 4	17,1	34	47	4,61	5,516	0,46	650	1000
3 x 6	18,2	44	59	3,08	3,685	0,69	760	1000
3 x 10	20,8	60	79	1,83	2,19	1,15	1020	1000
3 x 16	23	80	102	1,15	1,376	1,84	1380	1000
3 x 25	27,1	108	133	0,727	0,87	2,88	1930	1000
3 x 35	29,3	132	160	0,524	0,627	4,03	2370	1000
3 x 50	33,3	160	190	0,387	0,463	5,75	3150	1000
3 x 70	38	202	234	0,268	0,321	8,05	4170	1000
3 x 95	43,1	249	280	0,193	0,231	10,93	5370	1000
3 x 120	47,6	289	319	0,153	0,183	13,8	6770	1000
3 x 150	51,9	329	357	0,124	0,148	17,25	8070	1000
3 x 185	56,9	377	402	0,0991	0,119	21,28	9800	1000
3 x 240	63,7	443	463	0,0754	0,09	27,6	12210	1000
3 x 300	69,9	504	518	0,0601	0,072	34,5	14940	500
3 x 400	79,7	577	579	0,047	0,056	41,2	19390	500
3 x 10 + 6	22,6	60	79	1,83	2,19	1,15	1260	1000
3 x 16 + 10	24,3	80	102	1,15	1,376	1,84	1550	1000
3 x 25 + 16	28,2	108	133	0,727	0,87	2,88	2130	1000
3 x 35 + 16	30,2	132	160	0,524	0,627	4,03	2560	1000
3 x 50 + 25	34,7	160	190	0,387	0,463	5,75	3480	1000
3 x 70 + 35	39,5	202	234	0,268	0,321	8,05	4600	1000
3 x 95 + 50	45,6	249	280	0,193	0,231	10,93	6260	1000
3 x 120 + 70	49,9	289	319	0,153	0,183	13,8	7630	1000
3 x 150 + 70	53,3	329	357	0,124	0,148	17,25	8750	1000
3 x 185 + 95	59,5	377	402	0,0991	0,119	21,28	10930	1000
3 x 240 + 120	65,6	443	463	0,0754	0,09	27,6	13430	1000
3 x 300 + 150	73,4	504	518	0,0601	0,072	34,5	17210	500
4 x 1,5	14,5	20	27	12,1	14,478	0,17	415	1000
4 x 2,5	16,3	26	36	7,41	8,866	0,29	590	1000
4 x 4	18,2	34	47	4,61	5,516	0,46	740	1000
4 x 6	19,4	44	59	3,08	3,685	0,69	880	1000
4 x 10	23	60	79	1,83	2,19	1,15	1320	1000
4 x 16	24,7	80	102	1,15	1,376	1,84	1620	1000
4 x 25	29,3	108	133	0,727	0,87	2,88	2320	1000
4 x 35	31,9	132	160	0,524	0,627	4,03	2870	1000
4 x 50	36,6	160	190	0,387	0,463	5,75	3870	1000
4 x 70	41,4	202	234	0,268	0,321	8,05	5100	1000
4 x 95	48,7	249	280	0,193	0,231	10,93	7090	1000
4 x 120	52,3	289	319	0,153	0,183	13,8	8340	1000
4 x 150	56,8	329	357	0,124	0,148	17,25	9950	1000
4 x 185	62,9	377	402	0,0991	0,119	21,28	12240	1000
4 x 240	70,1	443	463	0,0754	0,09	27,6	15230	500
4 x 300	78,8	504	518	0,0601	0,072	34,5	19660	500
4 x 400	87,9	577	579	0,047	0,056	41,2	24240	500
4 x 10 + 6	24,3	60	79	1,83	2,19	1,15	1460	1000
4 x 16 + 10	26,2	80	102	1,15	1,376	1,84	1830	1000
4 x 25 + 16	30,9	108	133	0,727	0,87	2,88	2580	1000
4 x 35 + 16	34	132	160	0,524	0,627	4,03	3320	1000
4 x 50 + 25	38,4	160	190	0,387	0,463	5,75	4280	1000
4 x 70 + 35	43,4	202	234	0,268	0,321	8,05	5620	1000
4 x 95 + 50	50,6	249	280	0,193	0,231	10,93	7730	1000
4 x 120 + 70	55	289	319	0,153	0,183	13,8	9290	1000
4 x 150 + 70	59,5	329	357	0,124	0,148	17,25	10930	1000
4 x 185 + 95	65,9	377	402	0,0991	0,119	21,28	13480	1000
4 x 240 + 120	74,3	443	463	0,0754	0,09	27,6	17520	500
4 x 300 + 150	82,1	504	518	0,0601	0,072	34,5	21510	500
5 x 1,5	16,1	20	27	12,1	14,478	0,17	560	1000
5 x 2,5	17,2	26	36	7,41	8,866	0,29	660	1000
5 x 4	19,4	34	47	4,61	5,516	0,46	850	1000
5 x 6	20,7	44	59	3,08	3,685	0,69	1010	1000
5 x 10	24,7	60	79	1,83	2,19	1,15	1530	1000
5 x 16	26,8	80	102	1,15	1,376	1,84	1920	1000
5 x 25	31,8	108	133	0,727	0,87	2,88	2740	1000
5 x 35	36,1	132	160	0,524	0,627	4,03	3720	1000
5 x 50	39,8	160	190	0,387	0,463	5,75	4600	1000
5 x 70	46,3	202	234	0,268	0,321	8,05	6480	1000
5 x 95	53	249	280	0,193	0,231	10,93	8470	1000
5 x 120	57	289	319	0,153	0,183	13,8	10020	1000
5 x 150	62,6	329	357	0,124	0,148	17,25	12050	1000
5 x 185	69	377	402	0,0991	0,119	21,28	14800	500
5 x 240	78,7	443	463	0,0754	0,09	27,6	19390	500
7 x 1,5	17	13	16	12,1	14,478	0,17	630	1000
7 x 2,5	18,2	17	22	7,41	8,866	0,29	750	1000
10 x 1,5	20	11	14	12,1	14,478	0,17	860	1000
10 x 2,5	22,3	14	18	7,41	8,866	0,29	1150	1000
12 x 1,5	20,5	10	13	12,1	14,478	0,17	920	1000
12 x 2,5	22,9	14	17	7,41	8,866	0,29	1230	1000
14 x 1,5	22	10	12	12,1	14,478	0,17	1100	1000
14 x 2,5	23,7	13	16	7,41	8,866	0,29	1330	1000
19 x 1,5	23,7	9	11	12,1	14,478	0,17	1290	1000
19 x 2,5	25,7	12	14	7,41	8,866	0,29	1590	1000
21 x 1,5	24,7	8	10	12,1	14,478	0,17	1390	1000
21 x 2,5	27,1	11	14	7,41	8,866	0,29	1740	1000
24 x 1,5	26,9	8	9	12,1	14,478	0,17	1620	1000
24 x 2,5	29,3	10	13	7,41	8,866	0,29	2020	1000
30 x 1,5	28,2	7	9	12,1	14,478	0,17	1790	1000
30 x 2,5	30,9	10	12	7,41	8,866	0,29	2260	1000
40 x 1,5	31,1	7	8	12,1	14,478	0,17	2190	1000
40 x 2,5	35,5	9	11	7,41	8,866	0,29	3050	1000

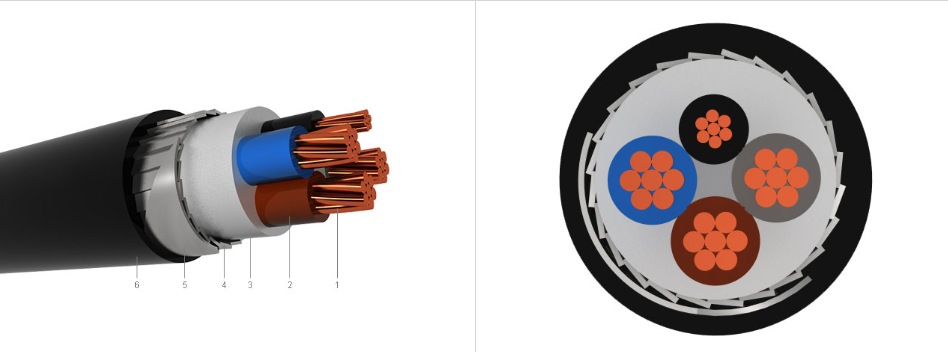

YVZ3V - NYFGbY

YVZ3V 0.6/1 kV TS IEC 60502-1

NYFGbY 0.6/1 kV VDE 0271

Yapısı

1.Bir veya çok telli bakır iletken
2.PVC izole
3.PVC dolgu
4.Galvanizli yassı çelik tel
Galvanizli çelik bant
5.PVC dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C

Kısa devre sıcaklığı: 160°C (+≤ 5 sn)

Test Gerilimi(AC): 3,5kV

Serim sıcaklığı min: -5°C

Kullanma Yeri

Mekanik zorlamaların bulunduğu dahili ve harici yerlerde kullanılır.

NYFGBY Kablo Nedir? Genel Özellikleri ve Uygulama Alanları

Alçak gerilim kabloları çeşitlerinden biri olan NYFGBY Kablonun yapısı, bir ya da birden çok telli bakır iletken tel, PVC izole, PVC dolgu, galvanizli yassı çelik tel, galvanizli çelik bant ve PVC dış kılıftan meydana gelmektedir. İzin verilen maksimum işletme sıcaklığı 70 santigrat derece olan bu kablonun kısa devre sıcaklığı ise, 160 (+ ≤ 5 sn) santigrat derecedir. Bu kablonun test gerilimi 3,5 kV ve serim sıcaklığı ise minimum - 5 santigrat derecedir.

NYFGBY Kablo, aydınlatma, şebeke ve güç kablosu olarak çeşitli amaçlarla iç mekan ve dış mekanlarda kullanıma uygundur. Ayrıca bu kablo, doğrudan toprak altında gömme olarak döşenmeye de uygun niteliktedir. Dolayısıyla mekanik zorlama ve gerilimlerin bulunacağı öngörülen dahili ve harici her yerde NYFGBY güvenle kullanılabilmektedir. NYFGBY kablonun teknik özellikleri ve kullanım alanlarına dair daha detaylıca bilgi edinmek isterseniz, teknik ekibimiz ile bir telefon ile ya da mail adresimiz üzerinden iletişime geçebilirsiniz.

NYFGBY Kablo Akım Taşıma Kapasiteleri

NYFGBY Kablo akım taşıma kapasitelerini şöyle tarif edebiliriz:

Nominal kesiti 1 x 95 mm2, kablo dış çapı 22,8 mm olan NYFGBY kablonun akım taşıma kapasitesi havada 270 A, toprakta ise 281 A’dır.
Nominal kesiti 5x240 mm2, kablo dış çapı 74,5 mm olan NYFGBY kablonun akım taşıma kapasitesi havada 443 A, toprakta ise 463 A’dır.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi		İletken DC Direnci		Kısa Devre Akımı	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity		Conductor DC Resistance		Short Circuit Current	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A (Havada)	A (Toprakta)	ohm/km (20°C)	ohm/km (70°C)	kA (1 sn)	kg/km	mt
mm2	mm	Air	Ground	ohm/km (20°C)	ohm/km (70°C)	kA (1 sn)	kg/km	mt
1 x 95	22,8	270	281	0,193	0,231	10,93	1930	1000
1 x 120	24,2	310	315	0,153	0,183	13,8	2230	1000
1 x 150	26	350	347	0,124	0,148	17,25	2640	1000
1 x 185	28,4	399	385	0,0991	0,119	21,28	3140	1000
1 x 240	31,3	462	432	0,0754	0,09	27,6	3840	1000
1 x 300	34,2	519	473	0,0601	0,072	34,5	4650	1000
1 x 400	37,9	583	521	0,047	0,056	41,2	5700	1000
1 x 500	41,4	657	574	0,0366	0,044	51,5	6900	500
1 x 630	46,4	744	636	0,0283	0,034	64,89	8650	500
2 x 25	24,4	114	136	0,727	0,87	2,88	1480	1000
2 x 35	26,4	139	163	0,524	0,627	4,03	1790	1000
2 x 50	29,2	169	193	0,387	0,463	5,75	2210	1000
2 x 70	33,8	212	236	0,268	0,321	8,05	2980	1000
2 x 95	38,4	260	281	0,193	0,231	10,93	3850	1000
2 x 120	41,4	300	317	0,153	0,183	13,8	4550	1000
2 x 150	45,8	340	352	0,124	0,148	17,25	5530	1000
2 x 185	50,4	388	394	0,0991	0,119	21,28	6790	1000
2 x 240	56,8	453	448	0,0754	0,09	27,6	8610	1000
2 x 300	62,6	512	496	0,0601	0,072	34,5	10580	1000
2 x 400	70,2	580	550	0,047	0,056	41,2	13170	500
3 x 16	21,9	80	102	1,15	1,376	1,84	1250	1000
3 x 25	25,8	108	133	0,727	0,87	2,88	1770	1000
3 x 35	28,2	132	160	0,524	0,627	4,03	2180	1000
3 x 50	31,2	160	190	0,387	0,463	5,75	2720	1000
3 x 70	36,1	202	234	0,268	0,321	8,05	3710	1000
3 x 95	41	249	280	0,193	0,231	10,93	4810	1000
3 x 120	44,6	289	319	0,153	0,183	13,8	5790	1000
3 x 150	48,9	329	357	0,124	0,148	17,25	6980	1000
3 x 185	54,3	377	402	0,0991	0,119	21,28	8670	1000
3 x 240	60,9	443	463	0,0754	0,09	27,6	10940	1000
3 x 300	67,1	504	518	0,0601	0,072	34,5	13500	500
3 x 400	75,7	577	579	0,047	0,056	41,2	16950	500
3 x 16 + 10	23,2	80	102	1,15	1,376	1,84	1410	1000
3 x 25 + 16	27,1	108	133	0,727	0,87	2,88	1960	1000
3 x 35 + 16	28,9	132	160	0,524	0,627	4,03	2360	1000
3 x 50 + 25	32,8	160	190	0,387	0,463	5,75	3050	1000
3 x 70 + 35	37,4	202	234	0,268	0,321	8,05	4100	1000
3 x 95 + 50	42,6	249	280	0,193	0,231	10,93	5330	1000
3 x 120 + 70	46,9	289	319	0,153	0,183	13,8	6560	1000
3 x 150 + 70	50,3	329	357	0,124	0,148	17,25	7660	1000
3 x 185 + 95	56,7	377	402	0,0991	0,119	21,28	9730	1000
3 x 240 + 120	62,8	443	463	0,0754	0,09	27,6	12080	1000
3 x 300 + 150	69,2	504	518	0,0601	0,072	34,5	14920	500
4 x 16	23,6	80	102	1,15	1,376	1,84	1480	1000
4 x 25	28,2	108	133	0,727	0,87	2,88	2130	1000
4 x 35	30,8	132	160	0,524	0,627	4,03	2680	1000
4 x 50	34,5	160	190	0,387	0,463	5,75	3410	1000
4 x 70	39,5	202	234	0,268	0,321	8,05	4570	1000
4 x 95	45,7	249	280	0,193	0,231	10,93	6080	1000
4 x 120	49,3	289	319	0,153	0,183	13,8	7260	1000
4 x 150	54,2	329	357	0,124	0,148	17,25	8820	1000
4 x 185	60,3	377	402	0,0991	0,119	21,28	10970	1000
4 x 240	67,3	443	463	0,0754	0,09	27,6	13790	1000
4 x 300	74,6	504	518	0,0601	0,072	34,5	17160	500
4 x 400	83,7	577	579	0,047	0,056	41,2	21460	500
4 x 16 + 10	24,7	80	102	1,15	1,376	1,84	1620	1000
4 x 25 + 16	29,8	108	133	0,727	0,87	2,88	2390	1000
4 x 35 + 16	31,9	132	160	0,524	0,627	4,03	2900	1000
4 x 50 + 25	36,5	160	190	0,387	0,463	5,75	3800	1000
4 x 70 + 35	41,3	202	234	0,268	0,321	8,05	5040	1000
4 x 95 + 50	47,6	249	280	0,193	0,231	10,93	6690	1000
4 x 120 + 70	52,2	289	319	0,153	0,183	13,8	8220	1000
4 x 150 + 70	56,7	329	357	0,124	0,148	17,25	9730	1000
4 x 185 + 95	63,1	377	402	0,0991	0,119	21,28	12140	1000
4 x 240 + 120	70,3	443	463	0,0754	0,09	27,6	15200	500
4 x 300 + 150	77,9	504	518	0,0601	0,072	34,5	18910	500
5 x 16	25,5	80	102	1,15	1,376	1,84	1740	1000
5 x 25	30,7	108	133	0,727	0,87	2,88	2550	1000
5 x 35	34	132	160	0,524	0,627	4,03	3250	1000
5 x 50	37,7	160	190	0,387	0,463	5,75	4100	1000
5 x 70	43,3	202	234	0,268	0,321	8,05	5550	1000
5 x 95	50	249	280	0,193	0,231	10,93	7350	1000
5 x 120	54,4	289	319	0,153	0,183	13,8	8890	1000
5 x 150	59,8	329	357	0,124	0,148	17,25	10790	1000
5 x 185	66,2	377	402	0,0991	0,119	21,28	13390	1000
5 x 240	74,5	443	463	0,0754	0,09	27,6	16940	500

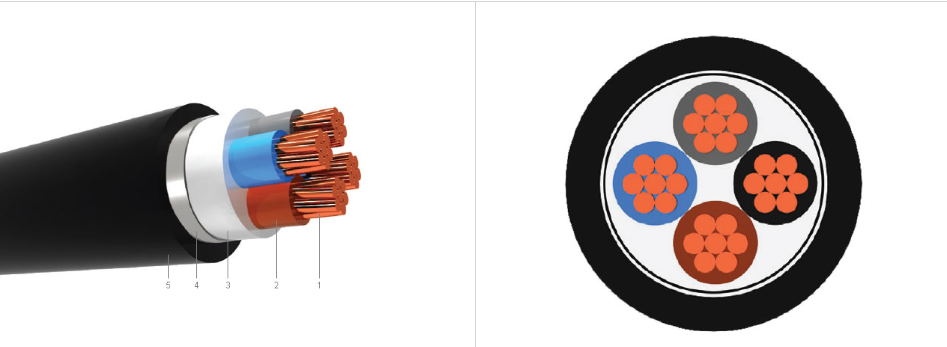

YVZ4V (NYBY)

YVZ4V 0.6/1 kV TS IEC 60502-1

NYBY 0.6/1 kV VDE 0271

Yapısı

1.Bir veya çok telli bakır iletken
2.PVC izole
3.PVC dolgu
4.Galvanizli çelik bant
5.PVC dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C

Kısa devre sıcaklığı: 160°C (+≤ 5 sn)

Test Gerilimi(AC): 3,5kV

Serim sıcaklığı min: -5°C

Kullanma Yeri

Mekanik zorlamaların bulunduğu dahili ve harici yerlerde kullanılır.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi		İletken DC Direnci		Kısa Devre Akımı	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity		Conductor DC Resistance		Short Circuit Current	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A (Havada)	A (Toprakta)	ohm/km (20°C)	ohm/km (70°C)	kA (1 sn)	kg/km	mt
mm2	mm	Air	Ground	ohm/km (20°C)	ohm/km (70°C)	kA (1 sn)	kg/km	mt
3 x 10	19,2	60	79	1,83	2,19	1,15	790	1000
3 x 16	20,7	80	102	1,15	1,376	1,84	1000	1000
3 x 25	24,6	108	133	0,727	0,87	2,88	1470	1000
3 x 35	27	132	160	0,524	0,627	4,03	1860	1000
3 x 50	30	160	190	0,387	0,463	5,75	2360	1000
3 x 70	34,7	202	234	0,268	0,321	8,05	3250	1000
3 x 95	41	249	280	0,193	0,231	10,93	4810	1000
3 x 120	44,6	289	319	0,153	0,183	13,8	5770	1000
3 x 150	48,9	329	357	0,124	0,148	17,25	6960	1000
3 x 185	53,9	377	402	0,0991	0,119	21,28	8560	1000
3 x 240	60,7	443	463	0,0754	0,09	27,6	10830	1000
3 x 300	66,9	504	518	0,0601	0,072	34,5	13380	1000
3 x 400	75,3	577	579	0,047	0,056	41,2	16780	500
3 x 16 + 10	22	80	102	1,15	1,376	1,84	1150	1000
3 x 25 + 16	25,7	108	133	0,727	0,87	2,88	1650	1000
3 x 35 + 16	27,7	132	160	0,524	0,627	4,03	2020	1000
3 x 50 + 25	31,4	160	190	0,387	0,463	5,75	2660	1000
3 x 70 + 35	37,4	202	234	0,268	0,321	8,05	4090	1000
3 x 95 + 50	42,6	249	280	0,193	0,231	10,93	5330	1000
3 x 120 + 70	46,9	289	319	0,153	0,183	13,8	6560	1000
3 x 150 + 70	50,3	329	357	0,124	0,148	17,25	7630	1000
3 x 185 + 95	56,5	377	402	0,0991	0,119	21,28	9630	1000
3 x 240 + 120	62,6	443	463	0,0754	0,09	27,6	11980	1000
3 x 300 + 150	69	504	518	0,0601	0,072	34,5	14790	500
4 x 10	20,7	60	79	1,83	2,19	1,15	950	1000
4 x 16	22,4	80	102	1,15	1,376	1,84	1220	1000
4 x 25	27	108	133	0,727	0,87	2,88	1820	1000
4 x 35	29,4	132	160	0,524	0,627	4,03	2300	1000
4 x 50	33,3	160	190	0,387	0,463	5,75	2990	1000
4 x 70	39,5	202	234	0,268	0,321	8,05	4570	1000
4 x 95	45,7	249	280	0,193	0,231	10,93	6070	1000
4 x 120	49,3	289	319	0,153	0,183	13,8	7240	1000
4 x 150	53,8	329	357	0,124	0,148	17,25	8710	1000
4 x 185	59,9	377	402	0,0991	0,119	21,28	10850	1000
4 x 240	67,1	443	463	0,0754	0,09	27,6	13670	1000
4 x 300	74,4	504	518	0,0601	0,072	34,5	17030	500
4 x 400	84,9	577	579	0,047	0,056	41,2	22380	500
4 x 16 + 10	23,9	80	102	1,15	1,376	1,84	1390	1000
4 x 25 + 16	28,4	108	133	0,727	0,87	2,88	2040	1000
4 x 35 + 16	30,7	132	160	0,524	0,627	4,03	2520	1000
4 x 50 + 25	36,5	160	190	0,387	0,463	5,75	3790	1000
4 x 70 + 35	41,3	202	234	0,268	0,321	8,05	5040	1000
4 x 95 + 50	47,6	249	280	0,193	0,231	10,93	6670	1000
4 x 120 + 70	52	289	319	0,153	0,183	13,8	8130	1000
4 x 150 + 70	56,5	329	357	0,124	0,148	17,25	9630	1000
4 x 185 + 95	62,9	377	402	0,0991	0,119	21,28	12040	1000
4 x 240 + 120	70,1	443	463	0,0754	0,09	27,6	15080	500
4 x 300 + 150	77,7	504	518	0,0601	0,072	34,5	18760	500
5 x 10	22,4	60	79	1,83	2,19	1,15	1120	1000
5 x 16	24,3	80	102	1,15	1,376	1,84	1460	1000
5 x 25	29,3	108	133	0,727	0,87	2,88	2180	1000
5 x 35	32,8	132	160	0,524	0,627	4,03	2850	1000
5 x 50	37,7	160	190	0,387	0,463	5,75	4090	1000
5 x 70	43,3	202	234	0,268	0,321	8,05	5530	1000
5 x 95	50	249	280	0,193	0,231	10,93	7350	1000
5 x 120	54,2	289	319	0,153	0,183	13,8	8810	1000
5 x 150	59,6	329	357	0,124	0,148	17,25	10700	1000
5 x 185	66	377	402	0,0991	0,119	21,28	13260	500
5 x 240	74,3	443	463	0,0754	0,09	27,6	16820	500

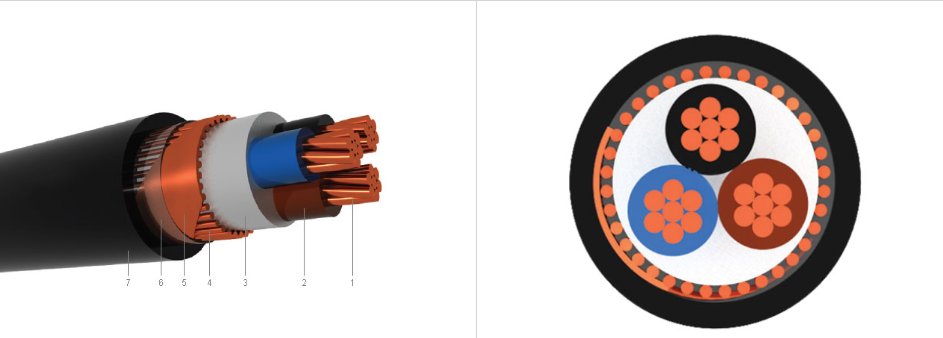

YVCV (NYCY)

YVCV 0.6/1 kV TS IEC 60502-1

NYCY 0.6/1 kV VDE 0271

Yapısı

1.Bir veya çok telli bakır iletken
2.PVC izole
3.PVC dolgu
4.Konsantrik iletken
5.Tutucu bakır bant
6.Polyester bant
7.PVC dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C

Kısa devre sıcaklığı: 160°C (+≤ 5 sn)

Test Gerilimi(AC): 3,5kV

Serim sıcaklığı min: -5°C

Kullanma Yeri

Enerji dağıtım şebekelerinde, şehir içi aydınlatmalarında kullanılır.
Konsantrik iletkenleri sigorta vazifesi gördüğünden otomatik
olarak devre kesilir ve kazayı önler.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi		İletken DC Direnci		Kısa Devre Akımı	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity		Conductor DC Resistance		Short Circuit Current	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A (Havada)	A (Toprakta)	ohm/km (20°C)	ohm/km (70°C)	kA (1 sn)	kg/km	mt
mm2	mm	Air	Ground	ohm/km (20°C)	ohm/km (70°C)	kA (1 sn)	kg/km	mt
2 Damarlı / 2 Cores
2 x 1,5	12,8	21	29	12,1	14,478	0,17	220	1000
2 x 2,5	13,6	28	38	7,41	8,866	0,29	270	1000
2 x 4	15,2	37	49	4,61	5,516	0,46	365	1000
2 x 6	16,2	47	61	3,08	3,685	0,69	450	1000
2 x 10	18,6	64	82	1,83	2,19	1,15	650	1000
2 x 16	20,4	85	105	1,15	1,376	1,84	870	1000
2 x 25	24	114	136	0,727	0,87	2,88	1200	1000
2 x 35	26	139	163	0,524	0,627	4,03	1480	1000
2 x 50	29	169	193	0,387	0,463	5,75	1940	1000
2 x 70	33,4	212	236	0,268	0,321	8,05	2690	1000
2 x 95	39,3	260	281	0,193	0,231	10,93	3670	1000
2 x 120	42,3	300	317	0,153	0,183	13,8	4500	1000
2 x 150	46,7	340	352	0,124	0,148	17,25	5390	1000
2 x 185	51,3	388	394	0,0991	0,119	21,28	6780	1000
2 x 240	57,5	453	448	0,0754	0,09	27,6	8650	1000
2 x 300	63,3	512	496	0,0601	0,072	34,5	10790	500
2 x 400	70,7	580	550	0,047	0,056	41,2	13530	500
3 Damarlı / 3 Cores
3 x 1,5	13,3	20	27	12,1	14,478	0,17	245	1000
3 x 2,5	14,2	26	36	7,41	8,866	0,29	305	1000
3 x 4	15,9	34	47	4,61	5,516	0,46	415	1000
3 x 6	17	44	59	3,08	3,685	0,69	520	1000
3 x 10	19,6	60	79	1,83	2,19	1,15	760	1000
3 x 16	21,7	80	102	1,15	1,376	1,84	1030	1000
3 x 25	25,6	108	133	0,727	0,87	2,88	1460	1000
3 x 35	28,5	132	160	0,524	0,627	4,03	1860	1000
3 x 50	31,5	160	190	0,387	0,463	5,75	2430	1000
3 x 70	36,2	202	234	0,268	0,321	8,05	3380	1000
3 x 95	41,5	249	280	0,193	0,231	10,93	4560	1000
3 x 120	45,1	289	319	0,153	0,183	13,8	5640	1000
3 x 150	49,2	329	357	0,124	0,148	17,25	6720	1000
3 x 185	54,8	377	402	0,0991	0,119	21,28	8510	1000
3 x 240	61,4	443	463	0,0754	0,09	27,6	10860	1000
3 x 300	68,6	504	518	0,0601	0,072	34,5	13640	500
3 x 400	77,3	577	579	0,047	0,056	41,2	17250	500
4 Damarlı / 4 Cores
3 x 10 + 6	20,7	60	79	1,83	2,19	1,15	860	1000
3 x 16 + 10	22,8	80	102	1,15	1,376	1,84	1170	1000
3 x 25 + 16	26,5	108	133	0,727	0,87	2,88	1640	1000
3 x 35 + 16	28,5	132	160	0,524	0,627	4,03	1990	1000
3 x 50 + 25	32,2	160	190	0,387	0,463	5,75	2690	1000
3 x 70 + 35	37	202	234	0,268	0,321	8,05	3720	1000
3 x 95 + 50	42,7	249	280	0,193	0,231	10,93	5020	1000
3 x 120 + 70	47,2	289	319	0,153	0,183	13,8	6380	1000
3 x 150 + 70	50,6	329	357	0,124	0,148	17,25	7390	1000
3 x 185 + 95	57,4	377	402	0,0991	0,119	21,28	9520	1000
3 x 240 + 120	63,5	443	463	0,0754	0,09	27,6	11990	1000
3 x 300 + 150	70,7	504	518	0,0601	0,072	34,5	15000	500
4 x 1,5	14,1	20	27	12,1	14,478	0,17	280	1000
4 x 2,5	15,1	26	36	7,41	8,866	0,29	355	1000
4 x 4	17	34	47	4,61	5,516	0,46	485	1000
4 x 6	18	44	59	3,08	3,685	0,69	610	1000
4 x 10	21,1	60	79	1,83	2,19	1,15	900	1000
4 x 16	22,8	80	102	1,15	1,376	1,84	1220	1000
4 x 25	27,2	108	133	0,727	0,87	2,88	1770	1000
4 x 35	30,9	132	160	0,524	0,627	4,03	2280	1000
4 x 50	34,8	160	190	0,387	0,463	5,75	3030	1000
4 x 70	39,6	202	234	0,268	0,321	8,05	4180	1000
4 x 95	46	249	280	0,193	0,231	10,93	5710	1000
4 x 120	49,8	289	319	0,153	0,183	13,8	7020	1000
4 x 150	54,3	329	357	0,124	0,148	17,25	8400	1000
4 x 185	60,8	377	402	0,0991	0,119	21,28	10670	1000
4 x 240	68	443	463	0,0754	0,09	27,6	13600	1000
4 x 300	75,4	504	518	0,0601	0,072	34,5	17110	500
4 x 400	85,2	577	579	0,047	0,056	41,2	21580	500
5 Damarlı / 5 Cores
4 x 10 + 6	22,4	60	79	1,83	2,19	1,15	1020	1000
4 x 16 + 10	24,9	80	102	1,15	1,376	1,84	1390	1000
4 x 25 + 16	29,4	108	133	0,727	0,87	2,88	2000	1000
4 x 35 + 16	31,7	132	160	0,524	0,627	4,03	2470	1000
4 x 50 + 25	36,1	160	190	0,387	0,463	5,75	3350	1000
4 x 70 + 35	41,8	202	234	0,268	0,321	8,05	4630	1000
4 x 95 + 50	48,5	249	280	0,193	0,231	10,93	6300	1000
4 x 120 + 70	53,6	289	319	0,153	0,183	13,8	7890	1000
4 x 150 + 70	58,1	329	357	0,124	0,148	17,25	9300	1000
4 x 185 + 95	64,8	377	402	0,0991	0,119	21,28	11870	1000
4 x 240 + 120	71,8	443	463	0,0754	0,09	27,6	15000	500
4 x 300 + 150	80,5	504	518	0,0601	0,072	34,5	18910	500
5 x 1,5	14,4	20	27	12,1	14,478	0,17	315	1000
5 x 2,5	16	26	36	7,41	8,866	0,29	405	1000
5 x 4	18,2	34	47	4,61	5,516	0,46	570	1000
5 x 6	19,5	44	59	3,08	3,685	0,69	710	1000
5 x 10	22,8	60	79	1,83	2,19	1,15	1070	1000
5 x 16	25,3	80	102	1,15	1,376	1,84	1460	1000
5 x 25	30,3	108	133	0,727	0,87	2,88	2140	1000
5 x 35	33	132	160	0,524	0,627	4,03	2760	1000
5 x 50	37,5	160	190	0,387	0,463	5,75	3640	1000
5 x 70	43,8	202	234	0,268	0,321	8,05	5080	1000
5 x 95	50,9	249	280	0,193	0,231	10,93	6930	1000
5 x 120	55,8	289	319	0,153	0,183	13,8	8530	1000
5 x 150	61,2	329	357	0,124	0,148	17,25	10310	1000
5 x 185	67,9	377	402	0,0991	0,119	21,28	13040	500
5 x 240	76	443	463	0,0754	0,09	27,6	16650	500
Kontrol Kabloları / Control Cables
7 x 1,5	15,8	13	16	12,1	14,478	0,17	375	1000
7 x 2,5	17	17	22	7,41	8,866	0,29	480	1000
10 x 1,5	18,8	11	14	12,1	14,478	0,17	540	1000
10 x 2,5	20,4	14	18	7,41	8,866	0,29	690	1000
12 x 1,5	19,3	10	13	12,1	14,478	0,17	580	1000
12 x 2,5	21	14	17	7,41	8,866	0,29	750	1000
14 x 1,5	20,1	10	12	12,1	14,478	0,17	640	1000
14 x 2,5	21,8	13	16	7,41	8,866	0,29	830	1000
19 x 1,5	21,8	9	11	12,1	14,478	0,17	770	1000
19 x 2,5	23,8	12	14	7,41	8,866	0,29	1030	1000
21 x 1,5	22,8	8	10	12,1	14,478	0,17	850	1000
21 x 2,5	25	11	14	7,41	8,866	0,29	1130	1000
24 x 1,5	24,8	8	9	12,1	14,478	0,17	1000	1000
24 x 2,5	27,2	10	13	7,41	8,866	0,29	1330	1000
30 x 1,5	26,1	7	9	12,1	14,478	0,17	1140	1000
30 x 2,5	28,8	10	12	7,41	8,866	0,29	1540	1000
40 x 1,5	29	7	8	12,1	14,478	0,17	1450	1000
40 x 2,5	32,6	9	11	7,41	8,866	0,29	2010	1000

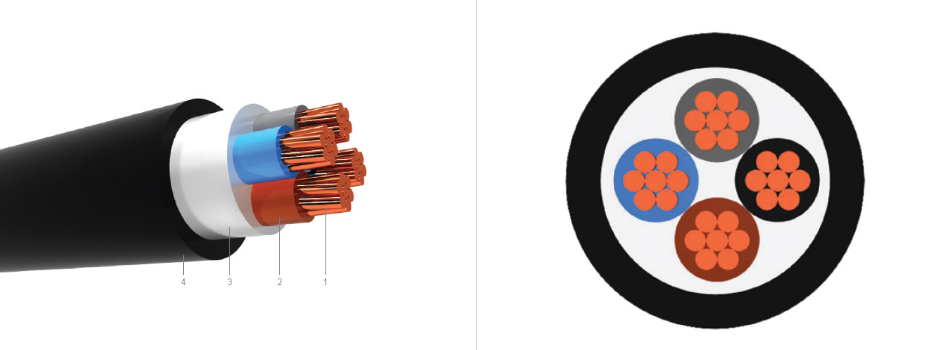

YXV (N2XY)

YXV 0.6/1 kV TS IEC 60502-1

N2XY 0.6/1 kV VDE 0271

Yapısı

1.Bir veya çok telli bakır iletken
2.XLPE izole
3.PVC dolgu
4.PVC dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 90°C

Kısa devre sıcaklığı: 250°C (+≤ 5 sn)

Test Gerilimi(AC): 3,5kV

Serim sıcaklığı min: -5°C

Kullanma Yeri

Bina içinde boru içinde ve endüstriyel fabrika ya da
mekanik hasar beklenmeyen dağıtım merkezlerinde kullanım içindir.
Yüksek çalışma sıcaklıklarına uyum gösterir.
Kısa süreli ani sıcaklık artışlarına dayanıklıdır ve daha uzun ömürlüdür.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi		İletken DC Direnci		Kısa Devre Akımı	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity		Conductor DC Resistance		Short Circuit Current	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A (Havada)	A (Toprakta)	ohm/km (20°C)	ohm/km (90°C)	kA (1 sn)	kg/km	mt
mm2	mm	Air	Ground	ohm/km (20°C)	ohm/km (90°C)	kA (1 sn)	kg/km	mt
1 x 1,5	5,6	26	33	12,1	15,429	0,21	46	1000
1 x 2,5	6	34	42	7,41	9,448	0,36	58	1000
1 x 4	6,4	44	54	4,61	5,878	0,57	75	1000
1 x 6	6,9	56	67	3,08	3,927	0,86	96	1000
1 x 10	8,1	77	89	1,83	2,333	1,43	145	1000
1 x 16	8,8	102	115	1,15	1,466	2,29	200	1000
1 x 25	10,6	138	148	0,727	0,927	3,58	305	1000
1 x 35	11,6	170	177	0,524	0,668	5,01	405	1000
1 x 50	12,7	207	209	0,387	0,493	7,15	520	1000
1 x 70	14,8	263	256	0,268	0,342	10,01	740	1000
1 x 95	16,8	325	307	0,193	0,246	13,59	990	1000
1 x 120	18,4	380	349	0,153	0,195	17,16	1220	1000
1 x 150	20,4	437	393	0,124	0,158	21,45	1510	1000
1 x 185	22,8	507	445	0,0991	0,126	26,46	1900	1000
1 x 240	25,5	604	517	0,0754	0,096	34,32	2430	1000
1 x 300	28,2	697	583	0,0601	0,077	42,9	3070	1000
1 x 400	31,9	811	663	0,047	0,06	57,2	3890	1000
1 x 500	35,2	940	749	0,0366	0,047	71,5	4900	500
1 x 630	40,4	1083	843	0,0283	0,036	90,09	6320	500
2 x 1,5	10	25	32	12,1	15,429	0,21	145	1000
2 x 2,5	10,8	33	41	7,41	9,448	0,36	180	1000
2 x 4	11,6	43	53	4,61	5,878	0,57	225	1000
2 x 6	12,6	55	66	3,08	3,927	0,86	280	1000
2 x 10	15	76	88	1,83	2,333	1,43	420	1000
2 x 16	16,4	100	114	1,15	1,466	2,29	560	1000
2 x 25	20	136	147	0,727	0,927	3,58	860	1000
2 x 35	22	166	176	0,524	0,668	5,01	1120	1000
2 x 50	24,2	202	208	0,387	0,493	7,15	1420	1000
2 x 70	28,6	257	255	0,268	0,342	10,01	2020	1000
2 x 95	33,2	317	306	0,193	0,246	13,59	2750	1000
2 x 120	36,6	370	349	0,153	0,195	17,16	3390	1000
2 x 150	40,6	425	393	0,124	0,158	21,45	4180	1000
2 x 185	46	491	445	0,0991	0,126	26,46	5350	1000
2 x 240	51,4	584	517	0,0754	0,096	34,32	6790	1000
2 x 300	57,6	673	584	0,0601	0,077	42,9	8620	500
2 x 400	65,2	786	667	0,047	0,06	57,2	10950	500
3 x 1,5	10,5	24	31	12,1	15,429	0,21	165	1000
3 x 2,5	11,4	32	40	7,41	9,448	0,36	210	1000
3 x 4	12,2	42	52	4,61	5,878	0,57	265	1000
3 x 6	13,3	53	64	3,08	3,927	0,86	340	1000
3 x 10	15,9	74	86	1,83	2,333	1,43	520	1000
3 x 16	17,4	98	112	1,15	1,466	2,29	710	1000
3 x 25	21,3	133	145	0,727	0,927	3,58	1090	1000
3 x 35	23,5	162	174	0,524	0,668	5,01	1440	1000
3 x 50	25,8	197	206	0,387	0,493	7,15	1840	1000
3 x 70	31,6	250	254	0,268	0,342	10,01	2710	1000
3 x 95	35,7	308	305	0,193	0,246	13,59	3600	1000
3 x 120	39,3	359	348	0,153	0,195	17,16	4430	1000
3 x 150	44,4	412	392	0,124	0,158	21,45	5570	1000
3 x 185	49,6	475	444	0,0991	0,126	26,46	7020	1000
3 x 240	56,2	564	517	0,0754	0,096	34,32	9050	1000
3 x 300	62	649	585	0,0601	0,077	42,9	11320	500
3 x 400	70,3	761	671	0,047	0,06	57,2	14390	500
3 x 10 + 6	16,9	74	86	1,83	2,333	1,43	590	1000
3 x 16 + 10	18,5	98	112	1,15	1,466	2,29	820	1000
3 x 25 + 16	22,2	133	145	0,727	0,927	3,58	1240	1000
3 x 35 + 16	24,1	162	174	0,524	0,668	5,01	1570	1000
3 x 50 + 25	27,1	197	206	0,387	0,493	7,15	2090	1000
3 x 70 + 35	32,8	250	254	0,268	0,342	10,01	3050	1000
3 x 95 + 50	36,9	308	305	0,193	0,246	13,59	4030	1000
3 x 120 + 70	42,3	359	348	0,153	0,195	17,16	5220	1000
3 x 150 + 70	45,7	412	392	0,124	0,158	21,45	6170	1000
3 x 185 + 95	51,2	475	444	0,0991	0,126	26,46	7850	1000
3 x 240 + 120	57,9	564	517	0,0754	0,096	34,32	10080	1000
3 x 300 + 150	63,9	649	585	0,0601	0,077	42,9	12590	500
4 x 1,5	11,2	24	31	12,1	15,429	0,21	190	1000
4 x 2,5	12,2	32	40	7,41	9,448	0,36	245	1000
4x 4	13,2	42	52	4,61	5,878	0,57	320	1000
4 x 6	14,4	53	64	3,08	3,927	0,86	415	1000
4 x 10	17,3	74	86	1,83	2,333	1,43	640	1000
4 x 16	19	98	112	1,15	1,466	2,29	880	1000
4 x 25	23,3	133	145	0,727	0,927	3,58	1370	1000
4 x 35	25,7	162	174	0,524	0,668	5,01	1810	1000
4 x 50	28,6	197	206	0,387	0,493	7,15	2360	1000
4 x 70	34,9	250	254	0,268	0,342	10,01	3460	1000
4 x 95	39,4	308	305	0,193	0,246	13,59	4590	1000
4 x 120	44,5	359	348	0,153	0,195	17,16	5800	1000
4 x 150	49,1	412	392	0,124	0,158	21,45	7120	1000
4 x 185	55,8	475	444	0,0991	0,126	26,46	9130	1000
4 x 240	62,2	564	517	0,0754	0,096	34,32	11590	1000
4 x 300	68,7	649	585	0,0601	0,077	42,9	14520	500
4 x 400	78,2	761	671	0,047	0,06	57,2	18520	500
4 x 10 + 6	18,4	74	86	1,83	2,333	1,43	730	1000
4 x 16 + 10	20,3	98	112	1,15	1,466	2,29	1010	1000
4 x 25 + 16	24,5	133	145	0,727	0,927	3,58	1550	1000
4 x 35 + 16	26,7	162	174	0,524	0,668	5,01	1990	1000
4 x 50 + 25	31,2	197	206	0,387	0,493	7,15	2730	1000
4 x 70 + 35	36,5	250	254	0,268	0,342	10,01	3850	1000
4 x 95 + 50	42,2	308	305	0,193	0,246	13,59	5220	1000
4 x 120 + 70	47,2	359	348	0,153	0,195	17,16	6590	1000
4 x 150 + 70	51,3	412	392	0,124	0,158	21,45	7870	1000
4 x 185 + 95	58,2	475	444	0,0991	0,126	26,46	10120	1000
4 x 240 + 120	65,1	564	517	0,0754	0,096	34,32	12860	500
4 x 300 + 150	72,2	649	585	0,0601	0,077	42,9	16160	500
5 x 1,5	12	24	31	12,1	15,429	0,21	225	1000
5 x 2,5	13,1	32	40	7,41	9,448	0,36	290	1000
5 x 4	14,2	42	52	4,61	5,878	0,57	380	1000
5 x 6	15,5	53	64	3,08	3,927	0,86	495	1000
5 x 10	18,8	74	86	1,83	2,333	1,43	770	1000
5 x 16	20,6	98	112	1,15	1,466	2,29	1070	1000
5 x 25	25,5	133	145	0,727	0,927	3,58	1680	1000
5 x 35	28,4	162	174	0,524	0,668	5,01	2240	1000
5 x 50	32,4	197	206	0,387	0,493	7,15	2990	1000
5 x 70	38,4	250	254	0,268	0,342	10,01	4270	1000
5 x 95	44,5	308	305	0,193	0,246	13,59	5800	1000
5 x 120	49	359	348	0,153	0,195	17,16	7150	1000
5 x 150	55,1	412	392	0,124	0,158	21,45	8940	1000
5 x 185	61,4	475	444	0,0991	0,126	26,46	11250	1000
5 x 240	68,8	564	517	0,0754	0,096	34,32	14340	500
7 x 1,5	12,8	16	19	12,1	15,429	0,21	265	1000
7 x 2,5	14	21	24	7,41	9,448	0,36	350	1000
10 x 1,5	15,6	13	16	12,1	15,429	0,21	395	1000
10 x 2,5	17,2	18	20	7,41	9,448	0,36	530	1000
12 x 1,5	16,1	13	15	12,1	15,429	0,21	430	1000
12 x 2,5	17,8	17	19	7,41	9,448	0,36	580	1000
14 x 1,5	16,8	12	14	12,1	15,429	0,21	475	1000
14 x 2,5	18,6	16	18	7,41	9,448	0,36	650	1000
19 x 1,5	18,4	11	12	12,1	15,429	0,21	580	1000
19 x 2,5	20,4	14	16	7,41	9,448	0,36	810	1000
21 x 1,5	19,4	10	12	12,1	15,429	0,21	650	1000
21 x 2,5	21,5	14	15	7,41	9,448	0,36	900	1000
24 x 1,5	21,2	10	11	12,1	15,429	0,21	770	1000
24 x 2,5	23,6	13	14	7,41	9,448	0,36	1070	1000
30 x 1,5	22,4	9	10	12,1	15,429	0,21	890	1000
30 x 2,5	25	12	13	7,41	9,448	0,36	1240	1000
40 x 1,5	25	8	9	12,1	15,429	0,21	1120	1000
40 x 2,5	28,1	11	12	7,41	9,448	0,36	1590	1000

YXZ2V (N2XRY)

YXZ2V 0.6/1 kV TS IEC 60502-1

N2XRY 0.6/1 kV VDE 0271

Yapısı

1.Bir veya çok telli bakır iletken
2.XLPE izole
3.PVC dolgu
4.Galvanizli yuvarlak çelik tel
5.Polyester bant
6.PVC dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 90°C

Kısa devre sıcaklığı: 250°C (+≤ 5 sn)

Test Gerilimi(AC): 3,5kV

Serim sıcaklığı min: -5°C

Kullanma Yeri

Bina içinde veya dışında, yer altında, boru içinde açıkta,
mekanik koruma isteyen ya da yerleştirme ve çalışma sırasında maruz kalınan
daha yüksek zorlanmaların olduğu yerlerde, kemirgen hayvanların
bulunduğu ortamlarda kullanım içindir. Yüksek çalışma sıcaklıklarına
uyum gösterir. Kısa süreli ani sıcaklık artışlarına dayanıklıdır
ve daha uzun ömürlüdür.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi		İletken DC Direnci		Kısa Devre Akımı	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity		Conductor DC Resistance		Short Circuit Current	Net Weight (Approx)	Delivery Length (Approx)
mm2	mm	A (Havada)	A (Toprakta)	ohm/km (20°C)	ohm/km (90°C)	kA (1 sn)	kg/km	mt
mm2	mm	Air	Ground	ohm/km (20°C)	ohm/km (90°C)	kA (1 sn)	kg/km	mt
1 x 10	12,9	81	91	1,83	2,333	1,43	355	1000
1 x 16	13,6	109	117	1,15	1,466	2,29	420	1000
1 x 25	16,2	146	150	0,727	0,927	3,58	660	1000
1 x 35	17,2	179	179	0,524	0,668	5,01	800	1000
1 x 50	18,3	218	211	0,387	0,493	7,15	950	1000
1 x 70	20,4	275	257	0,268	0,342	10,01	1230	1000
1 x 95	22,9	336	304	0,193	0,246	13,59	1640	1000
1 x 120	24,5	388	341	0,153	0,195	17,16	1940	1000
1 x 150	26,3	438	377	0,124	0,158	21,45	2280	1000
1 x 185	28,7	501	418	0,0991	0,126	26,46	2750	1000
1 x 240	31,4	580	469	0,0754	0,096	34,32	3380	1000
1 x 300	34,9	654	514	0,0601	0,077	42,9	4320	1000
1 x 400	38,6	733	565	0,047	0,06	57,2	5320	1000
1 x 500	42,3	825	623	0,0366	0,047	71,5	6510	500
1 x 630	48,6	934	690	0,0283	0,036	90,09	8570	500
2 x 1,5	12,8	26	31	12,1	15,429	0,21	310	1000
2 x 2,5	13,6	35	40	7,41	9,448	0,36	360	1000
2 x 4	14,4	45	52	4,61	5,878	0,57	420	1000
2 x 6	16,2	57	65	3,08	3,927	0,86	590	1000
2 x 10	18,6	78	89	1,83	2,333	1,43	790	1000
2 x 16	20	105	115	1,15	1,466	2,29	980	1000
2 x 25	24,3	141	148	0,727	0,927	3,58	1490	1000
2 x 35	26,3	172	178	0,524	0,668	5,01	1820	1000
2 x 50	28,7	210	210	0,387	0,493	7,15	2210	1000
2 x 70	34,1	265	257	0,268	0,342	10,01	3180	1000
2 x 95	38,3	325	306	0,193	0,246	13,59	4040	1000
2 x 120	41,7	376	345	0,153	0,195	17,16	4820	1000
2 x 150	46,6	427	384	0,124	0,158	21,45	6140	1000
2 x 185	51,8	491	430	0,0991	0,126	26,46	7530	1000
2 x 240	57	573	489	0,0754	0,096	34,32	9190	1000
2 x 300	62,8	649	542	0,0601	0,077	42,9	11240	500
2 x 400	70,4	735	601	0,047	0,06	57,2	13890	500
3 x 1,5	13,3	25	31	12,1	15,429	0,21	340	1000
3 x 2,5	14,2	33	40	7,41	9,448	0,36	405	1000
3 x 4	15	43	52	4,61	5,878	0,57	475	1000
3 x 6	16,9	54	65	3,08	3,927	0,86	670	1000
3 x 10	19,5	75	87	1,83	2,333	1,43	920	1000
3 x 16	21,7	100	113	1,15	1,466	2,29	1250	1000
3 x 25	25,6	136	146	0,727	0,927	3,58	1770	1000
3 x 35	28	165	176	0,524	0,668	5,01	2200	1000
3 x 50	30,5	201	208	0,387	0,493	7,15	2690	1000
3 x 70	36,7	255	256	0,268	0,342	10,01	3950	1000
3 x 95	40,8	314	307	0,193	0,246	13,59	5000	1000
3 x 120	45,5	364	349	0,153	0,195	17,16	6330	1000
3 x 150	50	416	391	0,124	0,158	21,45	7640	1000
3 x 185	55,2	480	442	0,0991	0,126	26,46	9340	1000
3 x 240	61,4	565	509	0,0754	0,096	34,32	11590	1000
3 x 300	67,2	643	569	0,0601	0,077	42,9	14100	500
3 x 400	76,9	737	637	0,047	0,06	57,2	18440	500
3 x 10 + 6	20,5	75	87	1,83	2,333	1,43	1020	1000
3 x 16 + 10	22,8	100	113	1,15	1,466	2,29	1400	1000
3 x 25 + 16	26,5	136	146	0,727	0,927	3,58	1940	1000
3 x 35 + 16	28,6	165	176	0,524	0,668	5,01	2360	1000
3 x 50 + 25	31,8	201	208	0,387	0,493	7,15	3000	1000
3 x 70 + 35	37,9	255	256	0,268	0,342	10,01	4340	1000
3 x 95 + 50	42,2	314	307	0,193	0,246	13,59	5500	1000
3 x 120 + 70	48,1	364	349	0,153	0,195	17,16	7190	1000
3 x 150 + 70	51,5	416	391	0,124	0,158	21,45	8320	1000
3 x 185 + 95	56,8	480	442	0,0991	0,126	26,46	10250	1000
3 x 240 + 120	63,1	565	509	0,0754	0,096	34,32	12700	1000
3 x 300 + 150	69,1	643	569	0,0601	0,077	42,9	15490	500
4 x 1,5	14	25	31	12,1	15,429	0,21	380	1000
4 x 2,5	15	33	40	7,41	9,448	0,36	455	1000
4 x 4	16,8	43	52	4,61	5,878	0,57	650	1000
4 x 6	18	54	65	3,08	3,927	0,86	780	1000
4 x 10	20,9	75	87	1,83	2,333	1,43	1080	1000
4 x 16	23,3	100	113	1,15	1,466	2,29	1480	1000
4 x 25	27,8	136	146	0,727	0,927	3,58	2140	1000
4 x 35	30,4	165	176	0,524	0,668	5,01	2660	1000
4 x 50	34,1	201	208	0,387	0,493	7,15	3520	1000
4 x 70	40	255	256	0,268	0,342	10,01	4830	1000
4 x 95	45,6	314	307	0,193	0,246	13,59	6490	1000
4 x 120	50,1	364	349	0,153	0,195	17,16	7880	1000
4 x 150	54,9	416	391	0,124	0,158	21,45	9430	1000
4 x 185	61	480	442	0,0991	0,126	26,46	11630	1000
4 x 240	67,4	565	509	0,0754	0,096	34,32	14410	1000
4 x 300	75,1	643	569	0,0601	0,077	42,9	18410	500
4 x 400	84,8	737	637	0,047	0,06	57,2	23020	500
4 x 10 + 6	22,7	75	87	1,83	2,333	1,43	1300	1000
4 x 16 + 10	24,6	100	113	1,15	1,466	2,29	1660	1000
4 x 25 + 16	29	136	146	0,727	0,927	3,58	2350	1000
4 x 35 + 16	31,4	165	176	0,524	0,668	5,01	2870	1000
4 x 50 + 25	36,3	201	208	0,387	0,493	7,15	3940	1000
4 x 70 + 35	41,6	255	256	0,268	0,342	10,01	5270	1000
4 x 95 + 50	47,8	314	307	0,193	0,246	13,59	7170	1000
4 x 120 + 70	52,8	364	349	0,153	0,195	17,16	8780	1000
4 x 150 + 70	56,9	416	391	0,124	0,158	21,45	10260	1000
4 x 185 + 95	63,6	480	442	0,0991	0,126	26,46	12770	1000
4 x 240 + 120	70,3	565	509	0,0754	0,096	34,32	15810	500
4 x 300 + 150	78,8	643	569	0,0601	0,077	42,9	20330	500
5 x 1,5	14,8	25	31	12,1	15,429	0,21	430	1000
5 x 2,5	16,7	33	40	7,41	9,448	0,36	620	1000
5x 4	17,8	43	52	4,61	5,878	0,57	730	1000
5x 6	19,1	54	65	3,08	3,927	0,86	890	1000
5 x 10	23,1	75	87	1,83	2,333	1,43	1370	1000
5 x 16	24,9	100	113	1,15	1,466	2,29	1720	1000
5 x 25	30,2	136	146	0,727	0,927	3,58	2530	1000
5 x 35	33,9	165	176	0,524	0,668	5,01	3400	1000
5 x 50	37,5	201	208	0,387	0,493	7,15	4260	1000
5 x 70	43,5	255	256	0,268	0,342	10,01	5770	1000
5 x 95	50,1	314	307	0,193	0,246	13,59	7880	1000
5 x 120	54,8	364	349	0,153	0,195	17,16	9460	1000
5 x 150	60,5	416	391	0,124	0,158	21,45	11470	1000
5 x 185	66,8	480	442	0,0991	0,126	26,46	14060	500
5 x 240	75,2	565	509	0,0754	0,096	34,32	18230	500
7 x 1,5	16,4	16	19	12,1	15,429	0,21	580	1000
7 x 2,5	17,6	21	24	7,41	9,448	0,36	700	1000
10 x 1,5	19,2	14	16	12,1	15,429	0,21	790	1000
10 x 2,5	20,8	18	20	7,41	9,448	0,36	960	1000
12 x 1,5	19,7	13	15	12,1	15,429	0,21	830	1000
12 x 2,5	22,1	17	19	7,41	9,448	0,36	1140	1000
14 x 1,5	20,4	13	14	12,1	15,429	0,21	900	1000
14 x 2,5	22,9	17	18	7,41	9,448	0,36	1220	1000
19 x 1,5	22,7	11	12	12,1	15,429	0,21	1160	1000
19 x 2,5	24,7	15	16	7,41	9,448	0,36	1450	1000
21 x 1,5	23,7	11	12	12,1	15,429	0,21	1260	1000
21 x 2,5	25,8	14	15	7,41	9,448	0,36	1580	1000
24 x 1,5	25,5	10	11	12,1	15,429	0,21	1450	1000
24 x 2,5	28,1	13	14	7,41	9,448	0,36	1830	1000
30 x 1,5	26,9	9	10	12,1	15,429	0,21	1610	1000
30 x 2,5	29,5	12	13	7,41	9,448	0,36	2050	1000
40 x 1,5	29,5	9	9	12,1	15,429	0,21	1940	1000
40 x 2,5	33,6	12	12	7,41	9,448	0,36	2720	1000

YVV-sm NYY-sm

YVV - sm 0.6/1 kV TS IEC 60502-1

NYY - sm 0.6/1 kV VDE 0276-603

Yapısı

1.Bir veya çok telli bakır iletken
2.PVC izole
3.Polyester bant
4.PVC dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C

Kısa devre sıcaklığı: 160°C (+≤ 5 sn)

Test Gerilimi(AC): 3,5kV

Serim sıcaklığı min: -5°C

KULLANMA YERİ

Mekanik zorlamaların bulunmadığı yerlerde, enerji istasyonlarında,
umumi inşaat kabloları olarak dahili tesislerde,
kablo kanallarında endüstriyel tesislerde,
künk ve borular içinde kullanılır.

Teknik Özellikler / Technical Features
Nominal Kesit	Kablo Dış Çapı (Yaklaşık)	Akım Taşıma Kapasitesi		İletken DC Direnci		Kısa Devre Akımı	Net Ağırlık (Yaklaşık)	Sevk Uzunluğu (Yaklaşık)
Rated Cross Section	Overall Diameter of Cable (Approx)	Current Carrying Capacity		Conductor DC Resistance		Short Circuit Current	Net Weight (Approx)	Delivery Length (Approx)
mm²	mm	A (Havada)	A (Toprakta)	ohm/km (20°C)	ohm/km (70°C)	kA (1 sn)	kg/km	mt
mm²	mm	Air	Ground	ohm/km (20°C)	ohm/km (70°C)	kA (1 sn)	kg/km	mt
3 x 25	20,3	106	133	0,727	0,87	2,88	910	1000
3 x 35	23,5	129	159	0,524	0,627	4,03	1230	1000
3 x 50	26,9	157	188	0,387	0,463	5,75	1640	1000
3 x 70	29,1	199	232	0,268	0,321	8,05	2240	1000
3 x 95	34,9	246	280	0,193	0,231	10,93	3110	1000
3 x 120	37,9	285	318	0,153	0,183	13,8	3840	1000
3 x 150	40,5	326	359	0,124	0,148	17,25	4700	1000
3 x 185	44,7	374	406	0,0991	0,119	21,28	5830	1000
3 x 240	50,9	445	473	0,0754	0,09	27,6	7580	1000
3 x 300	55,1	511	535	0,0601	0,072	34,5	9420	1000
3 x 400	62,3	597	613	0,047	0,056	41,2	12180	500
4 x 25	21,3	106	133	0,727	0,87	2,88	1180	1000
4 x 35	24,7	129	159	0,524	0,627	4,03	1580	1000
4 x 50	27,7	157	188	0,387	0,463	5,75	2110	1000
4 x 70	30,7	199	232	0,268	0,321	8,05	2890	1000
4 x 95	36,3	246	280	0,193	0,231	10,93	4010	1000
4 x 120	39,3	285	318	0,153	0,183	13,8	4970	1000
4 x 150	43,1	326	359	0,124	0,148	17,25	6130	1000
4 x 185	47,5	374	406	0,0991	0,119	21,28	7640	1000
4 x 240	53,3	445	473	0,0754	0,09	27,6	9960	1000
4 x 300	58,3	511	535	0,0601	0,072	34,5	12380	500
4 x 400	62,3	597	613	0,047	0,056	41,2	15950	500

Sosyal Medya Hesaplarımız :

Hızlı Menü

Ürünlerimiz

İletişim Bilgileri

Atatürk, Cengiz Gökçek Cd. Mercidabık Apt No:55/A, 27560 Şehitkamil / Gaziantep

+90 533 404 92 68

hanwell@hanwell.com.tr

satis@hanwell.com.tr

Web Tasarım Digital Küre®

Alçak Gerilim Kabloları

YVV 0.6/1 kV TS IEC 60502-1

NYY 0.6/1 kV VDE 0276-603

Yapısı

1. Bir veya çok telli bakır iletken 2- PVC izole 3- PVC dolgu 4- PVC dış kılıf

Teknik Bilgiler

İzin verilen işletme sıcaklığı: 70°C

Kısa devre sıcaklığı: 160°C (+≤ 5 sn)

Test gerilimi (AC): 3,5 kV

Serim sıcaklığı min: -5°C

Kullanma Yeri

Mekanik zorlamaların bulunmadığı yerlerde, enerji istasyonlarında, umumi inşaat kabloları olarak dahili tesislerde, kablo kanallarında endüstriyel tesislerde, künk ve borular içinde kullanılır.

NYY (YVV) Kablo Nedir? Teknik ve Yapısal Özellikleri Nelerdir?

NYY Kablo Kullanım Alanları

NYY Kablo Akım Taşıma Kapasiteleri

NYY kablo akım taşıma kapasitelerini şöyle tarif edebiliriz:

Nominal kesiti 1x4 mm2, kablo dış çapı 7 mm olan NYY kablo akım taşıma kapasitesi havada 37 A, toprakta ise 50 A’dır.

Nominal kesiti 40x2,5 mm2, kablo dış çapı 30,6 mm olan NYY kablo akım taşıma kapasitesi havada 9 A, toprakta ise 11 A’dır.

Nominal kesit değerlerinin farklarına göre değişkenlik gösteren NYY kablo akım taşıma kapasite değerlerinin ilgili tüm verilerini sayfamızdaki tablodan inceleyebilir, konu hakkında merak ettikleriniz için e kablo teknik ekibi ile iletişime geçebilirsiniz.

Teknik Özellikler / Technical Features

Nominal Kesit

Kablo Dış Çapı (Yaklaşık)

Akım Taşıma Kapasitesi

İletken DC Direnci

Kısa Devre Akımı

Net Ağırlık (Yaklaşık)

Sevk Uzunluğu (Yaklaşık)

Rated Cross Section

Overall Diameter of Cable (Approx)

Current Carrying Capacity

Conductor DC Resistance

Short Circuit Current

Net Weight (Approx)

Delivery Length (Approx)

mm2

mm

A (Havada)

A (Toprakta)

ohm/km (20°C)

ohm/km (70°C)

kA (1 sn)

kg/km

mt

Air

Ground

1 x 4

7

37

50

4,61

5,516

0,46

87

1000

1 x 6

7,5

47

62

3,08

3,685

0,69

110

1000

1 x 10

8,7

64

83

1,83

2,19

1,15

160

1000

1 x 16

9,4

84

107

1,15

1,376

1,84

220

1. Bir veya çok telli bakır iletken
2- PVC izole
3- PVC dolgu
4- PVC dış kılıf

Mekanik zorlamaların bulunmadığı yerlerde, enerji istasyonlarında,
umumi inşaat kabloları olarak dahili tesislerde,
kablo kanallarında endüstriyel tesislerde,
künk ve borular içinde kullanılır.
